Obturateur optique haute performance D2
Propriétés
Obturateur de faisceau optique -- Technologie des solénoïdes de ligne
Obturateur optique D23 DS20053

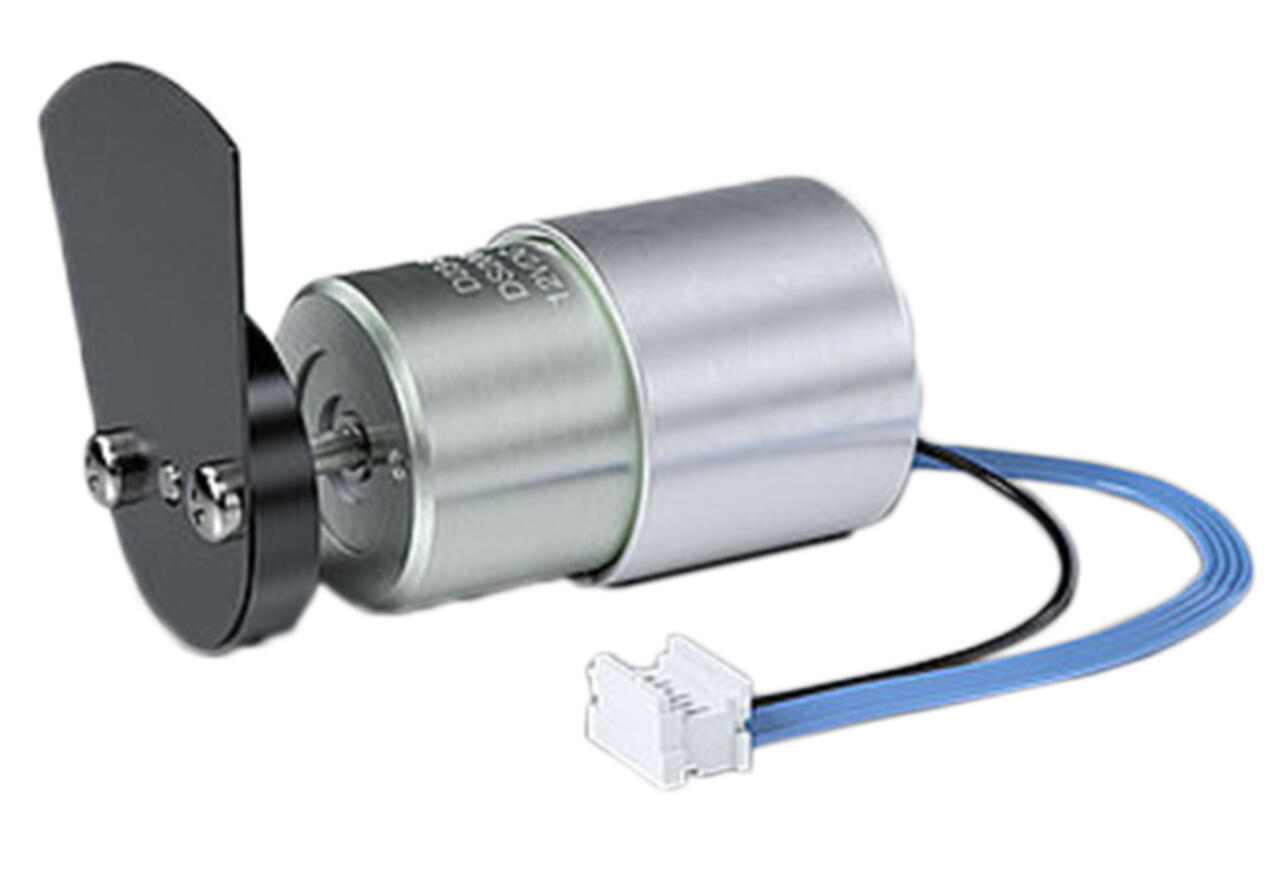

Obturateur haute performance D23
Sur la base de notre solénoïde rotatif D2, Kendrion propose une large gamme d'obturateurs optiques très fiables pour le blocage de la lumière et des rayons laser dans le domaine de la technologie de sécurité optique.
L'obturateur optique D23 constitue la base technique avec des propriétés remarquables et peut être utilisé dans une large gamme d'applications, par exemple dans les instruments médicaux, les instruments aérospatiaux, les systèmes de transmission de signaux par fibre optique et dans la photométrie de masse.
L'obturateur optique D23 convainc par sa grande fiabilité, sa longévité et son temps de commutation rapide d'environ 30 ms. Avec au moins 10 millions de cycles de commutation, le volet D23 est conçu pour un fonctionnement continu fiable.
En outre, les cellules photoélectriques intégrées permettent de détecter la position de commutation. L'utilisation d'un mécanisme d'amortissement intégré optimise l'effet d'impact.
Caractéristiques
- Longue durée de vie
- Temps de fermeture court
- Détection de la position finale
- Fermeture de l'obturateur en cas de panne de courant
- Matériaux à faible taux d'émission
- Réglage flexible
** un cache est joint à l'aimant sans être fixé pour le montage **
Spécifications techniques
- alimentation éléctrique
- 24 V DC (andere Spannungsversorgung auf Anfrage)
- cycle de service
- 100 %
- Durchmesser Magnet
- 27.6 mm
- Angle de rotation
- 30° (andere Drehwinkel 20°, 40°, 60° und 90° auf Anfrage)
- Schliesszeit
- 30ms
- Schaltfrequenz
- max. 5 Hz
- Lebensdauer
- 10 Millionen Schaltzyklen
- température de fonctionnement
- -5°C bis +35°C
- Bladematerial
- Eloxiertes Aluminium in schwarz (andere auf Anfrage)
- Montage
- M3 Gewindebohrungen
- marque
- Kendrion Kuhnke
