Aimants de maintien électriques série GTB

Propriétés

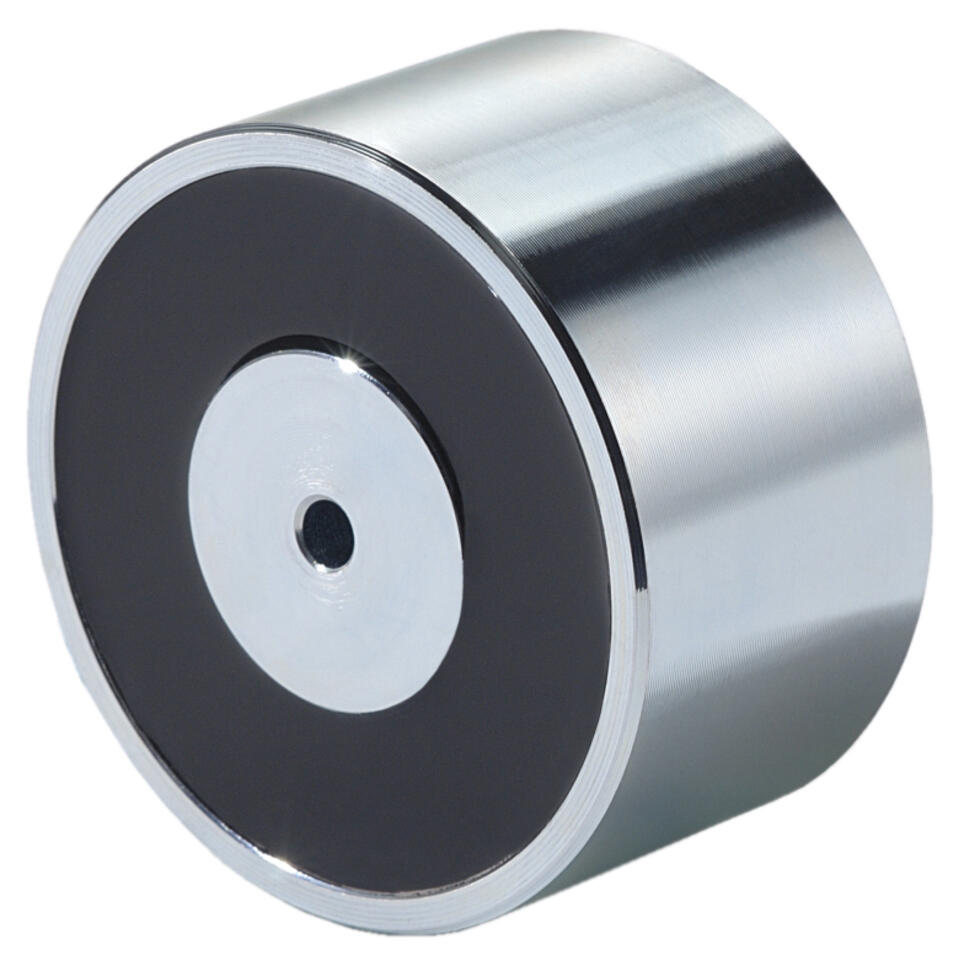

Aimants de maintien électriques Kendrion série GTB

Les aimants de maintien Kendrion Industrial Line comprennent tous les systèmes de maintien électromagnétiques en forme de rond, de plat et de tige. Les aimants se composent d'un boîtier d'aimant et d'une bobine excitée en courant continu.

Les aimants se composent d'un boîtier d'aimant et d'une bobine excitée en courant continu. Le circuit magnétique ouvert permet de maintenir les pièces ferromagnétiques. Lorsque la tension d'alimentation est coupée, la pièce à maintenir tombe. Ces systèmes de maintien fonctionnent avec un très faible courant de fonctionnement et ne nécessitent aucun entretien.

Kendrion est le fabricant avec la plus grande gamme de produits d'aimants de maintien industriels. Nos produits ne se distinguent pas seulement par leur forme ronde ou rectangulaire, mais aussi par leur force d'adhérence optimisée qui offre un avantage significatif pour la même taille. Nous proposons les séries suivantes dans notre programme standard :

Série GTB : Aimants de maintien électriques standard de forme ronde de 15 à 250 mm de diamètre.

Série GTH : Aimants de maintien électriques à force adhésive optimisée en forme ronde de 15-100mm de diamètre.

Série 10 331 : Aimants de maintien électriques de forme ronde et très plate en diamètres 56, 110 et 170mm.

Série : 10 310 : Barres électro-adhésives jusqu'à une longueur de 600mm et une largeur de 60mm

Les aimants développent une force de maintien maximale grâce à l'appui direct et complet de la plaque d'ancrage. Les forces de maintien vont de 36 à 30 000 N

Tous les produits sont fabriqués et testés selon DIN VDE 0580.

** Sous réserve de modifications de conception **

Cette série GTB décrit une gamme complète d'électroaimants de forme ronde. Des torons libres sont disponibles pour la connexion et des câbles sont disponibles pour GT100B et plus. Pour les tailles GT025B à GT080B il y a aussi la possibilité d'un terminal de connexion.

La bobine est enrobée de résine coulée (classe de protection IP65) ou non enrobée avec le type GT015B011 (classe de protection IP54). L'ensemble du boîtier de l'aimant, y compris la surface de maintien, est galvanisé. Il est fixé par un filetage central à l'arrière du boîtier.

Application
Ces systèmes magnétiques sont principalement utilisés dans la construction de gabarits et d'appareils et dans les industries de l'automatisation, du transport et de la manutention.

En cas de charge latérale, seule la force de déplacement Fv d'environ 1/4 FH peut être attendue.

Avantages
- Force de retenue maximale avec de petits espaces d'air
- Conception compacte
- Différentes possibilités de raccordement
- Rapport cuivre et fer optimisé

Caractéristiques techniques
- Tension nominale standard : 24 V DC
- Facteur de marche : 100% ED
- Classe d'isolation : E

Accessoires
-Plaques d'ancrage appropriées (à commander séparément)

Spécifications techniques

tension de service
24 V
type de tension
DC
forme de construction
rond
mode de montage
en saillie
matière du boîtier
aluminium
cycle de service
100 %
marque
Kendrion (Donaueschingen/Engelswies) GmbH
Quantité Réf. Bezeichnung Stock force de maintien diamètre hauteur type de connexion longueur du câble/fils UV Unité
GTB015.100001 GT015B011.00 36 N 15 mm 12 mm mit freien Litzen 200 mm 1 pcs
GTB018.000001 GT018B001.00 45 N 18 mm 11 mm mit freien Litzen 200 mm 1 pcs
GTB025.000001 GT025B001.00 140 N 25 mm 20 mm mit freien Litzen 200 mm 1 pcs
GTB025.100001 GT025B001.10 140 N 25 mm 20 mm mit Anschlussklemme 0 mm 1 pcs
GTB032.100001 GT032B001.10 230 N 32 mm 22 mm mit Anschlussklemme 0 mm 1 pcs
GTB032.000001 GT032B001.00 230 N 32 mm 22 mm mit freien Litzen 200 mm 1 pcs
GTB040.000001 GT040B001.00 475 N 40 mm 25.5 mm mit freien Litzen 200 mm 1 pcs
GTB040.100001 GT040B001.10 475 N 40 mm 25.5 mm mit Anschlussklemme 0 mm 1 pcs
GTB050.100001 GT050B001.10 750 N 50 mm 27 mm mit Anschlussklemme 0 mm 1 pcs
GTB050.000001 GT050B001.00 750 N 50 mm 27 mm mit freien Litzen 200 mm 1 pcs
GTB063.000001 GT063B001.00 1000 N 63 mm 30 mm mit freien Litzen 200 mm 1 pcs
GTB063.100001 GT063B001.10 1000 N 63 mm 30 mm mit Anschlussklemme 0 mm 1 pcs
GTB070.000001 GT070B001.00 1500 N 70 mm 35 mm mit freien Litzen 200 mm 1 pcs
GTB070.000100 GT070B001.10 1500 N 70 mm 35 mm mit Anschlussklemme 0 mm 1 pcs
GTB080.000001 GT080B001.00 1800 N 80 mm 38 mm mit freien Litzen 200 mm 1 pcs
GTB080.100001 GT080B001.10 1800 N 80 mm 38 mm mit Anschlussklemme 0 mm 1 pcs
GTB090.000001 GT090B001.00 2400 N 90 mm 42 mm mit freien Litzen 200 mm 1 pcs
GTB100.000001 GT100B001.00 3400 N 100 mm 43 mm mit Kabel 300 mm 1 pcs
GTB150.000001 GT150B001.00 9000 N 150 mm 56 mm mit Kabel 300 mm 1 pcs
GTB180.000001 GT180B001.00 15000 N 180 mm 63 mm mit Kabel 300 mm 1 pcs
Réf. Description rapide
GTX063.000001.200 GT063B001-200
GTX080.000001.200 GT080B001-200
GTX050.000001.200 GT050B001-200
GTX025.000001.200 GT025B001-200
GTX040.000001.200 GT040B001-200
GTX018.000001.200 GT018B001-200
GTX100.000001.200 GT100B001-200
GTX032.000001.200 GT032B001-200
GTX070.000001.200 GT070B001-200
GTX015.000001.200 GT015B001-200
GTX090.000001.200 GT090B001-200
Sous réserve de modifications
