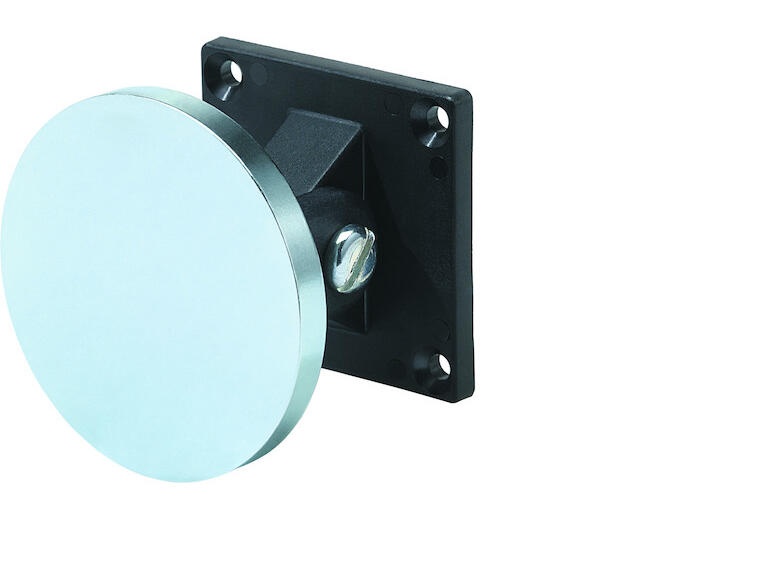

Plaques d'ancrage - Réglage de l'angle d'ancrage

Propriétés

Aimants de retenue de porte à courant continu - Accessoires généraux

Réglage de l'angle d'ancrage

Cette version est conçue pour les applications où la porte a un angle d'arrêt.

Le joint permet de régler et de fixer la plaque d'ancrage à 60° dans chaque direction. La surface est meulée et protégée contre la corrosion. (version EX, nickelé chimiquement)

Cette cheville est fournie en standard avec la ligne CQSTANDARD.

Spécifications techniques

forme de construction
rond
matière du boîtier
acier
marque
Kendrion (Donaueschingen/Engelswies) GmbH
Quantité Réf. Bezeichnung Stock antidéflagrant Longueur largeur diamètre hauteur UV Unité
GTX042.000101 GT42R006 Non 55 mm 55 mm 45 mm 50 mm 1 pcs
GTX050.000203 GT50R006 Non 55 mm 55 mm 55 mm 50 mm 1 pcs
GTX070.000101 GT70R006 Non 75 mm 75 mm 75 mm 56 mm 1 pcs
GTX063.000101 GT63R006 Non 75 mm 75 mm 65 mm 55 mm 1 pcs
GTX050.001002 GT50R106-200 Oui 55 mm 55 mm 55 mm 50 mm 1 pcs
GTX070.001002 GT70R106-200 Oui 75 mm 75 mm 75 mm 26 mm 1 pcs
Sous réserve de modifications
