Aimants doublement expansibles
Propriétés

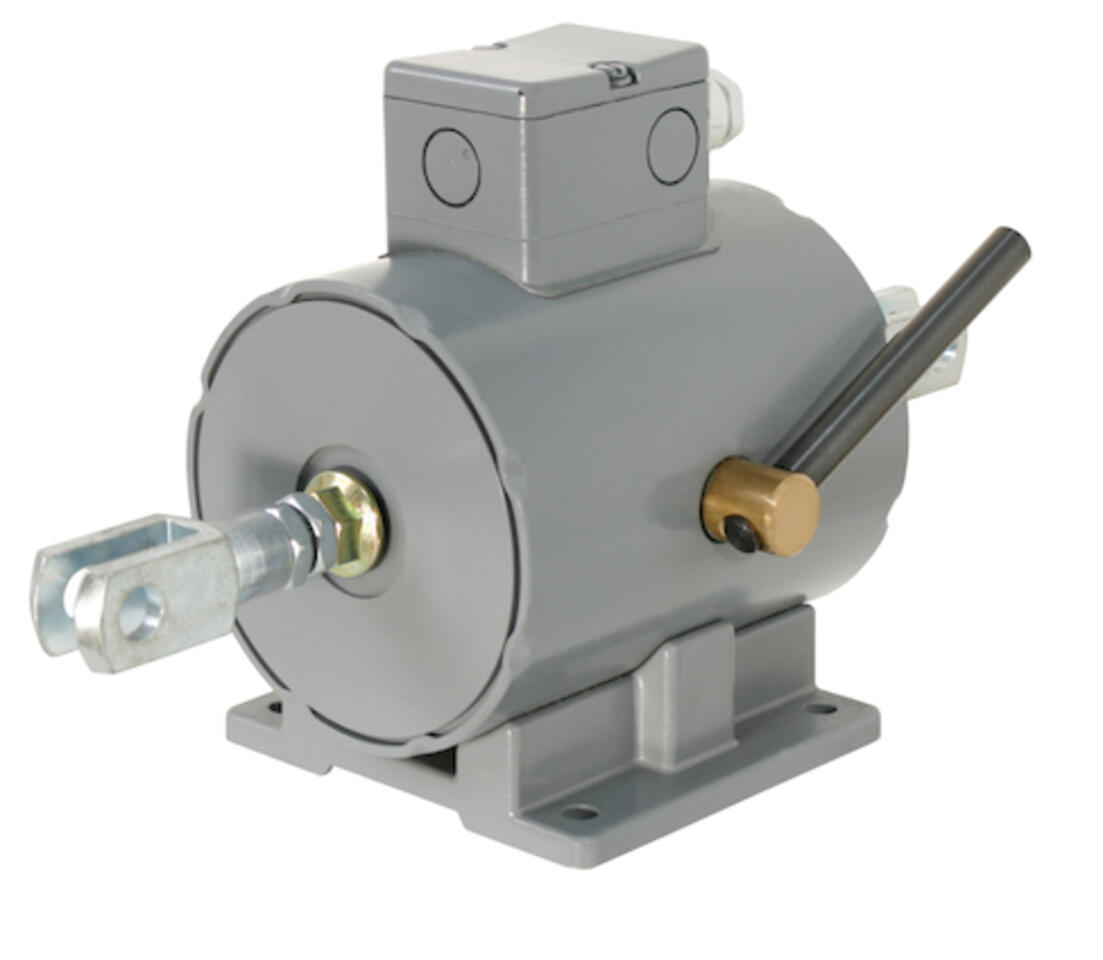

Aimants d'épandage doubles de la série Elevator Line de Kendrion
Les aimants d'écartement doubles à faible course et à force magnétique élevée sont particulièrement adaptés aux entraînements d'ascenseurs et d'escaliers mécaniques ainsi qu'aux freins industriels pour le desserrage des freins à mâchoires ou à tambour.
Avec ces aimants, le mouvement de course de la position de début de course à la position de fin de course est effectué par la force électromagnétique et le mouvement de retour par des forces extérieures.
Les produits peuvent être installés dans n'importe quelle position souhaitée et ne nécessitent aucun entretien lorsque la force est appliquée dans le sens axial.
L'intérieur de l'aimant est largement protégé contre la pénétration de la poussière et de l'humidité au moyen d'une bague d'étanchéité et d'une plaque d'étanchéité.
Les forces magnétiques spécifiées sont atteintes à 90% de la tension nominale et à la température de fonctionnement. Les valeurs des temps de commutation sont valables pour la tension nominale, la température de fonctionnement et la charge avec 70% de la force magnétique de l'appareil.
Les produits sont fabriqués et testés selon DIN VDE 0580 / 07.2000.
Tension nominale : 205 V
Indice :
En faisant passer la tension du réseau de 220 V AC à 230 V AC et de sélénium à des redresseurs à pont rasant en silicium, les aimants avec une tension de bobine prévue pour 180 V DC sont surchargés thermiquement.
Fréquence de commutation : 180/h
Facteur de marche : 40% et 100%.
Pour le fonctionnement avec surexcitation, un redresseur de surexcitation approprié doit être sélectionné. (Facteur de surexcitation 2:1 ou 3.4:1) La tension secteur AC ainsi que la tension de surexcitation et de maintien doivent être indiquées dans la commande. Dans ces cas, le rapport cyclique standard est de 80 %.
Indice de protection : selon EN 60529 / 09.2000 : IP54
Classe thermique : B, F
Nous nous réservons le droit d'apporter des modifications à la conception.
*** Autres cycles d'utilisation (100 % DE) disponibles sur demande ***.
Les appareils de la série LED088000A00 à LED165000A00 se composent de deux systèmes de solénoïdes linéaires simples logés dans un seul boîtier. Les appareils sont adaptés
pour un fonctionnement avec excitation normale ou surexcitation. Selon l'application, il est fixé directement sur le boîtier ou de manière lâche dans les fourches des deux côtés.
Les appareils de cette série sont préparés pour un déverrouillage manuel d'urgence. Une large gamme de redresseurs de surexcitation adaptés aux aimants et à l'application est disponible. Les principaux domaines d'application de la série 41 334..... sont dans le domaine de la construction d'ascenseurs, d'escaliers mécaniques et de trottoirs roulants.
Spécifications techniques
- tension de service
- 205 V
- type de tension
- DC
- type de connexion
- PG-Kabelverschraubung
- cycle de service
- 40 %
- marque
- Kendrion (Donaueschingen/Engelswies) GmbH
