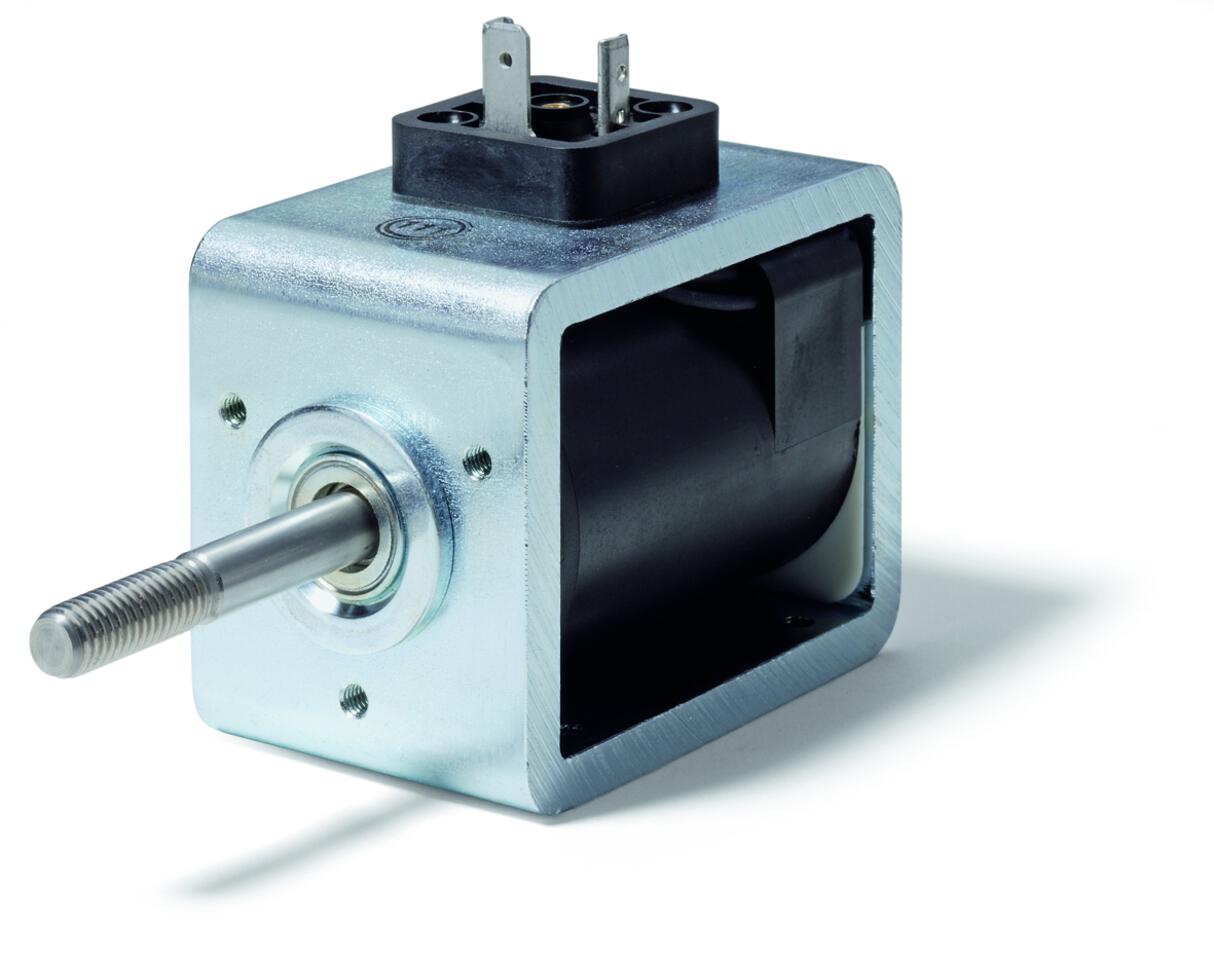

Solénoïde simple DC LCL-D

Propriétés

Aimants de levage simple Classic Line de Kendrion

Les solénoïdes linéaires Classic Line de Kendrion sont des solénoïdes d'actionnement universels et économiques pour une utilisation optimale dans les applications mécaniques et industrielles de précision.

Avantages
Ces électro-aimants sont utilisés, par exemple, dans l'industrie des transports, l'automatisation et la technique de convoyage. Les avantages particuliers sont les possibilités de montage individuelles, le palier d'ancrage sans entretien et la construction compacte.

Fonctionnalité
Le mode de fonctionnement de l'électroaimant est basé sur la force exercée sur les corps ferromagnétiques dans le champ magnétique. Les électro-aimants convertissent l'énergie électrique en énergie cinétique mécanique. En général, le mouvement de course s'effectue de la position initiale de course à la position de fin de course (direction active du mouvement), tandis que l'induit est réarmé par des forces externes telles que le ressort, le poids ou les forces magnétiques (direction passive du mouvement). Toutes les positions de montage sont possibles, la réduction de la force devant de préférence s'effectuer uniquement dans le sens axial. La force spécifiée est atteinte à 90% de la tension nominale et à la température de fonctionnement. Les valeurs des temps de commutation sont des valeurs indicatives et s'appliquent à la tension nominale, à la température de fonctionnement et à la charge avec 70 % de la force magnétique de l'appareil. Tous les produits sont fabriqués et testés selon les normes DIN VDE 0580:2011-11 et RoHS.

Design sujet à changement sans préavis.

Les aimants listés ici montrent la diversité des produits de cette série. Une grande partie est disponible comme produit standard. Les quantités minimales de commande, les délais de livraison et autres variantes de tension et de rapport cyclique (ED) sont disponibles sur demande.

Accessoires :
- Chape
- fiche de câble

Exécution :
- Extrémités de raccordement libres (IP00) ou raccordement avec connecteur d'appareil (IP65)
- Tension nominale standard : 24VDC ou 205VDC
- Facteur de marche standard : 100%ED

*** Autres variantes de tension et rapports cycliques disponibles sur demande ***

Versions :
LCL-D standard
- la bobine magnétique est plastifiée en standard
- Conception : appareil - classe de protection IP40

LCL-D avec soufflet
- la bobine magnétique est encapsulée en standard
- Conception : classe de protection des appareils IP54
- Classe thermique : "B" - 130°C
** Le ressort de rappel ne peut pas être utilisé avec un soufflet ***

Spécifications techniques

cycle de service
100 %
marque
Kendrion (Donaueschingen/Engelswies) GmbH
Quantité Réf. Bezeichnung Stock Tension nominale course type de connexion conception Longueur largeur hauteur UV Unité
50006243 LCL070080-24VDC-100%FM-10mm-connecteur 120 VAC / 60Hz, 250 VAC / 50Hz 10 mm mit Normgerätestecker LCL-D Standard 105 mm 70 mm 80 mm 1 pcs
43030007 LCL030035-205VDC-100%FM-15mm connecteur 205 VDC 15 mm mit Normgerätestecker LCL-D Standard 45 mm 30 mm 35 mm 1 pcs
43040024 LCL040050-205VDC-100%FM-20mm connecteur 205 VDC 20 mm mit Normgerätestecker LCL-D Standard 65 mm 40 mm 50 mm 1 pcs
43050010 LCL048060-205VDC-100%FM-25mm connecteur-IP54/65 205 VDC 25 mm mit Normgerätestecker LCL-D mit Faltenbalg 75 mm 48 mm 60 mm 1 pcs
43050006 LCL048060-205VDC-100%FM-25mm-connecteur 205 VDC 25 mm mit Normgerätestecker LCL-D Standard 75 mm 48 mm 60 mm 1 pcs
50007520 LCL060070-205VDC-100%FM-25mm-connecteur 205 VDC 25 mm mit Normgerätestecker LCL-D Standard 90 mm 60 mm 70 mm 1 pcs
43070004 LCL070080-205VDC-100%FM-30mm-connecteur 205 VDC 30 mm mit Normgerätestecker LCL-D Standard 105 mm 70 mm 80 mm 1 pcs
43030003 LCL030035-24VDC-100%FM-15mm-fils 24 VDC 15 mm mit freien Litzen LCL-D Standard 45 mm 30 mm 35 mm 1 pcs
43030004 LCL030035-24VDC-100%FM-15mm-connecteur 24 VDC 15 mm mit Normgerätestecker LCL-D Standard 45 mm 30 mm 35 mm 1 pcs
43030006 LCL030035-24VDC-100%FM-15mm-connecteur-IP54/65 24 VDC 15 mm mit Normgerätestecker LCL-D mit Faltenbalg 45 mm 30 mm 35 mm 1 pcs
43040016 LCL040050-24VDC-100%FM-20mm-fils 24 VDC 20 mm mit freien Litzen LCL-D Standard 65 mm 40 mm 50 mm 1 pcs
43040022 LCL04000050-24VDC-100%FM-20mm-connecteur-I54/65 24 VDC 20 mm mit Normgerätestecker LCL-D mit Faltenbalg 65 mm 40 mm 50 mm 1 pcs
43040020 LCL04000050-24VDC-100%FM-20mm-connecteur 24 VDC 20 mm mit Normgerätestecker LCL-D Standard 65 mm 40 mm 50 mm 1 pcs
43050005 LCL048060-24VDC-100%FM-25mm connecteur-IP54/65 24 VDC 25 mm mit Normgerätestecker LCL-D mit Faltenbalg 75 mm 48 mm 60 mm 1 pcs
43050003 LCL048060-24VDC-100%FM-25mm-fils 24 VDC 25 mm mit freien Litzen LCL-D Standard 75 mm 48 mm 60 mm 1 pcs
43050004 LCL048060-24VDC-100%FM-25mm-connecteur 24 VDC 25 mm mit Normgerätestecker LCL-D Standard 75 mm 48 mm 60 mm 1 pcs
43060001 LCL060070-24VDC-100%FM-25mm-fils 24 VDC 25 mm mit freien Litzen LCL-D Standard 90 mm 60 mm 70 mm 1 pcs
43060002 LCL060070-24VDC-100%FM-25mm-connecteur 24 VDC 25 mm mit Normgerätestecker LCL-D Standard 90 mm 60 mm 70 mm 1 pcs
43070002 LCL070080-24VDC-100%FM-30mm-connecteur 24 VDC 30 mm mit Normgerätestecker LCL-D Standard 105 mm 70 mm 80 mm 1 pcs
43070001 LCL070080-24VDC-100%FM-30mm-fils200mm 24 VDC 30 mm mit freien Litzen LCL-D Standard 105 mm 70 mm 80 mm 1 pcs
Réf. Description rapide
430001 Connecteur DIN EN 175301-803 - GDSB 211 - avec redresseur à pont intégré
430006 Prise pour appareil DIN EN 175301-803 - GD 211/311 - 43-1702-820-04 - sans pont redresseur
Sous réserve de modifications
