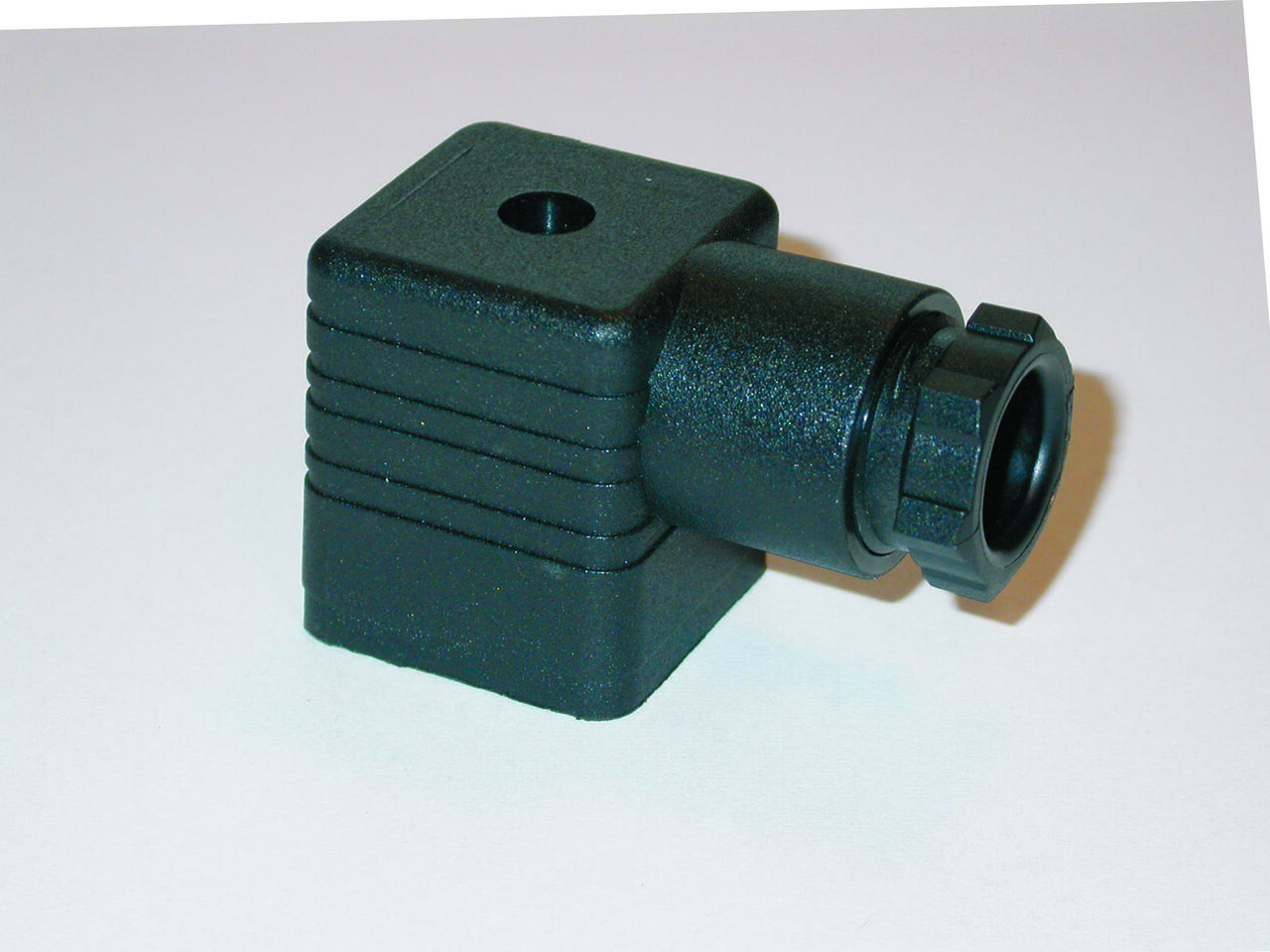

Prise pour appareil DIN EN 175301-803 - GD 211/311 - 43-1702-820-04 - sans pont redresseur
Propriétés
Le connecteur enfichable bipolaire avec raccordement du conducteur de protection est une connexion spéciale pour les appareils électromagnétiques.
La sortie de câble peut être tournée de 4 x 90° en insérant le support de contact en conséquence.
Après avoir enfiché le connecteur dans la plaque à broches de l'appareil plus le joint, il est fixé à l'aide d'une vis cylindrique appartenant au corps de refoulement. Ceci assure une étanchéité optimale et empêche un desserrage involontaire sous l'effet des vibrations.
Un presse-étoupe Pg 11 est utilisé pour l'étanchéité du câble, des sections de conducteur de max. 1,5 mm2 peuvent être raccordées aux éléments de contact. Lignes de fuite et lignes de fuite selon VDE 0110.
- Version sans pont redresseur intégré
- Groupe d'isolation C
- Indice de protection IP 65 (lorsqu'il est branché et fixé avec le joint d'étanchéité joint)
- Charge du connecteur 2,5 A / 10 A
Spécifications techniques
- marque
- Kendrion (Donaueschingen/Engelswies) GmbH
