934-DS
Propriétés

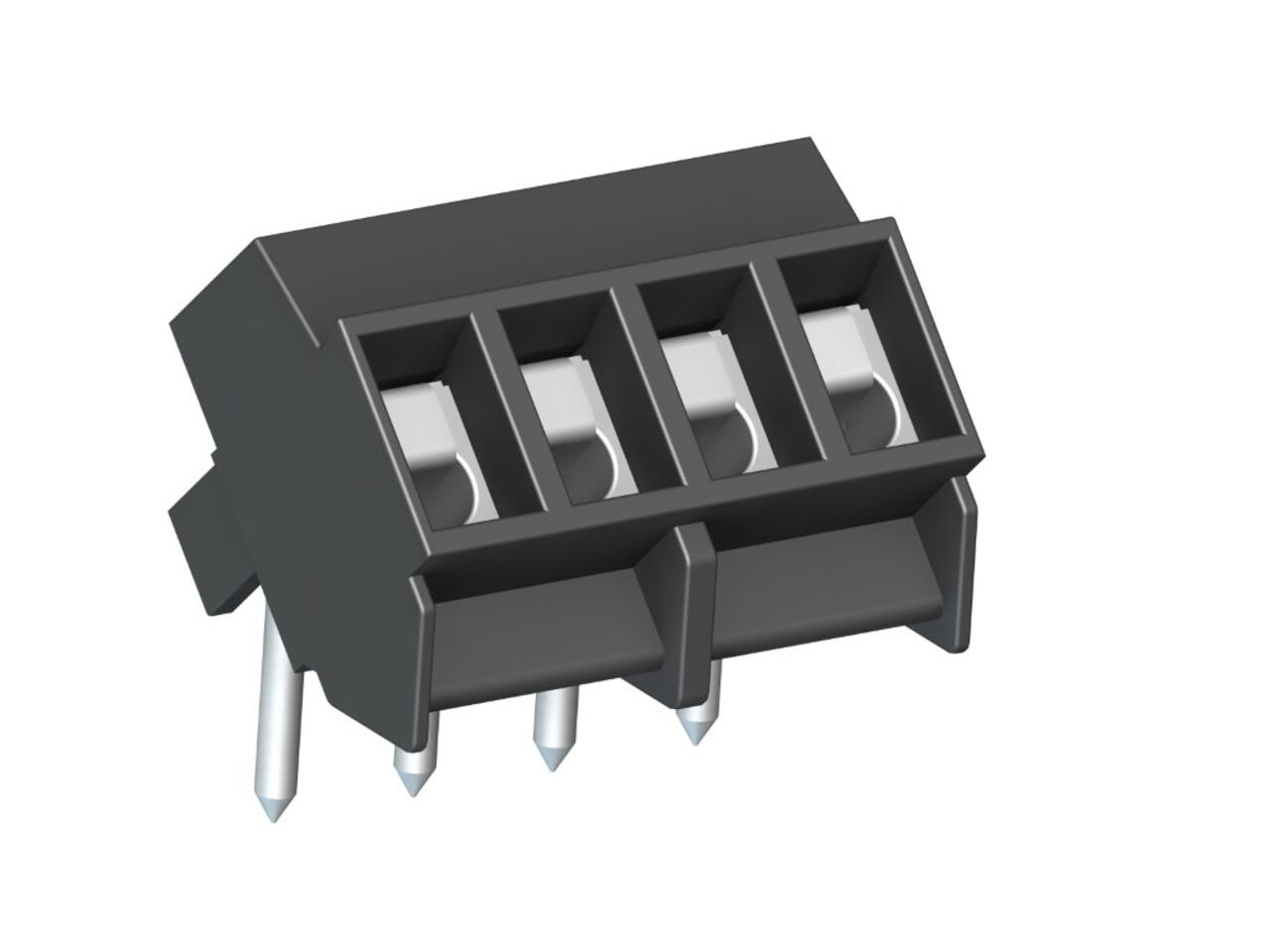

Le connecteur pour circuit imprimé 934, version inclinée avec un pas de 3,5 mm, est disponible en version 2 à 24 pôles. L'entrée des fils se fait selon un angle de 45° en diagonale par rapport au circuit imprimé. Par conséquent, ce connecteur pour circuit imprimé est idéal pour l'assemblage au centre des circuits imprimés. La conception de ce connecteur pour circuit imprimé permet d'économiser de l'espace en disposant des rangées consécutives de bornes. Il peut être monté côte à côte sans perte de pôle et est équipé de vis imperdables. Le protecteur de fil de la version "DS" empêche de manière fiable l'endommagement des conducteurs souples multifilaires par la vis tournante.
Spécifications techniques
- connecteur / broche
- Leiterplattenklemmen
- pas
- 3.50 mm
- section nominale
- 1 mm²
- Drahteinführrichtung
- 45 degrés
- Drahtschutz
- Oui
- Leiterplattenanschlussart
- standard
- connexion PCB
- Wellenlöten
- Courant nominal
- 13.5 A
- rigidité diélectrique
- 130 V nach EN 60998-1
- Drahtanschlusstechnik
- raccordement à vis
- Verpackungsart
- Standard (Schüttgut)
- marque
- WECO
Sous réserve de modifications
