WDT UP 60

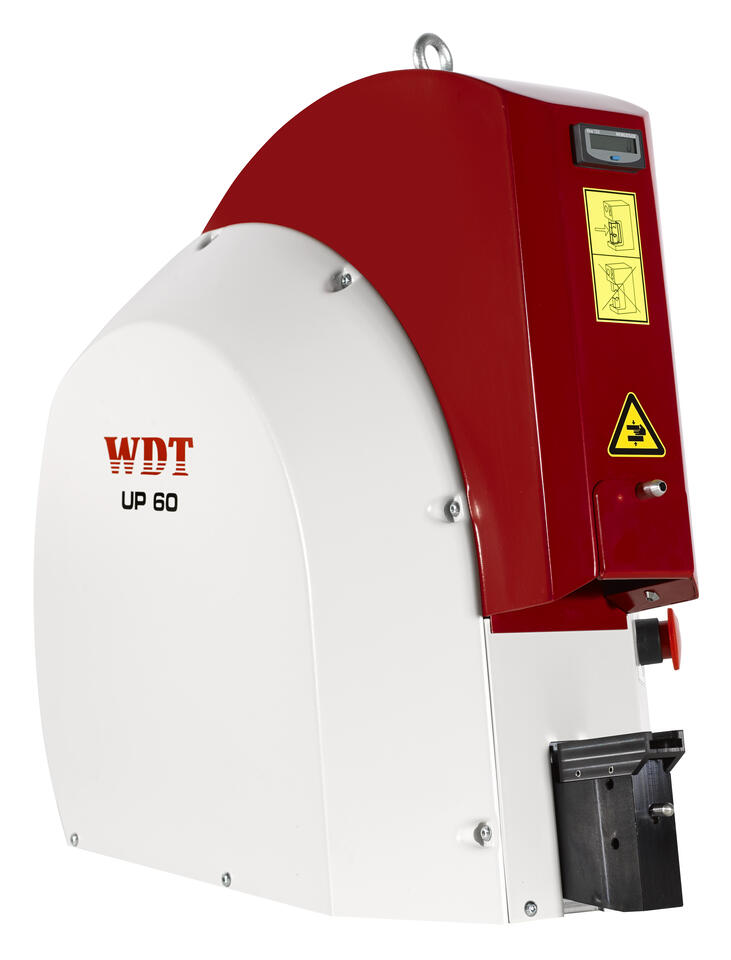

Machine à sertir pneumatique UP 60 - 0481-28000
Propriétés
Plus puissante machine pneumatique du catalogue WDT, la machine à sertir à fermeture parallèle UP 60 a été développée pour le traitement des contacts électriques de grande taille. Le système d'adaptateur pouvant être remplacé sans outil offre en outre à cette machine une flexibilité extrême, lui permettant de couvrir les plages d'application les plus petites (min. 0,08 mm²) comme les plus grandes (max. 180 mm², en fonction du matériau du contact et de son épaisseur).Grâce à un système intégré de limitation de la course de retour, cette machine garantit également des cycles courts et une consommation d'énergie réduite.L'utilisation de la pédale de sécurité augmente la productivité et simplifie grandement la manipulation de la machine, les mains de l'utilisateur restant libres pour la mise en place des contacts et câbles. La commande de fermeture complète intégrée garantit la qualité extrême du processus.Le remplacement des adaptateurs est simple et rapide et ne nécessite aucun outil, offrant à l'utilisateur un large choix de possibilités de traitement pour les contacts les plus variés. Des matrices spécifiques aux besoins des clients peuvent être développées rapidement et aisément de manière à permettre le traitement de presque tous les contacts électriques.L'inclinaison ergonomique de la machine de 10° libère la vue sur la zone de sertissage, rendant le travail plus aisé et ergonomique pour l'utilisateur. L'éclairage LED intégré garantit également un éclairement idéal du poste de travail, luttant efficacement contre les erreurs.Les machines à sertir pneumatiques à fermeture parallèle de la série UP 60 satisfont à la directive UE 2011/65/UE (RoHS 2) et sont conformes aux normes CE.Toutes les matrices WEZAG (au moyen de l'adaptateur WEZAG), matrices WDT (au moyen de l'adaptateur WDT) pour les plus petits contacts, ainsi que toutes les têtes EHC 10 (au moyen de l'adaptateur EHC 10) et les matrices rondes (au moyen de l'adaptateur U-Die) pour les plus grandes sections peuvent être utilisées dans la machine de base, pour les applications standard et spéciales les plus variées.Des adaptateurs spéciaux pour les matrices d'autres fabricants sont également disponibles sur demande.Equipement de base:
- Compteur de pièces électronique
- Pédale de sécurité pneumatique
- Tuyaux de raccordement
- Bloc d'alimentation pour éclairage 12 Volt
- Protection contre les manipulationsCaractéristiques techniques:
- Force de sertissage : 75 kN pour 6 bar
- Pression de service : 6 bar / 87 psi
- Dimensions : 540 x 260 x 515 mm
- Poids : 60 kg
- Dimensions d'ouverture : course min. : 6 mm / course max. : 32 mm
- Consommation d'air pour une course de 10 mm : 17,1 l
- Consommation d'air pour une course de max. 32 mm : 55 l
Spécifications techniques
- approprié pour
- applications différentes
- forme de presse
- universel (intérieur d'échange)
- section
- 0.08 - 180 mm²
- version/actionnement
- pneumatique
- inserts échangeables
- Oui
- nombre d'inserts inclus
- 0
- force de compression
- 75 kN
- poids
- 60000 g
- marque
- Wezag GmbH
