Blocs et ensembles de soupapes (AirBoard / FluidBoard)
Propriétés
Assemblages de soupapes
Des assemblages efficaces pour les applications sous pression et sous vide
Blocs et ensembles de vannes personnalisés, même pour les tâches complexes
Afin de résoudre des tâches simples ou complexes, Kendrion développe et produit des ensembles de vannes efficaces pour les applications de pression et de vide, parfaitement adaptés aux besoins des clients. En fonction de la complexité et de la portée fonctionnelle requise d'un assemblage, Kendrion peut s'appuyer sur la technologie classique des embases, de l'AirBoard® ou du FluidBoard®.

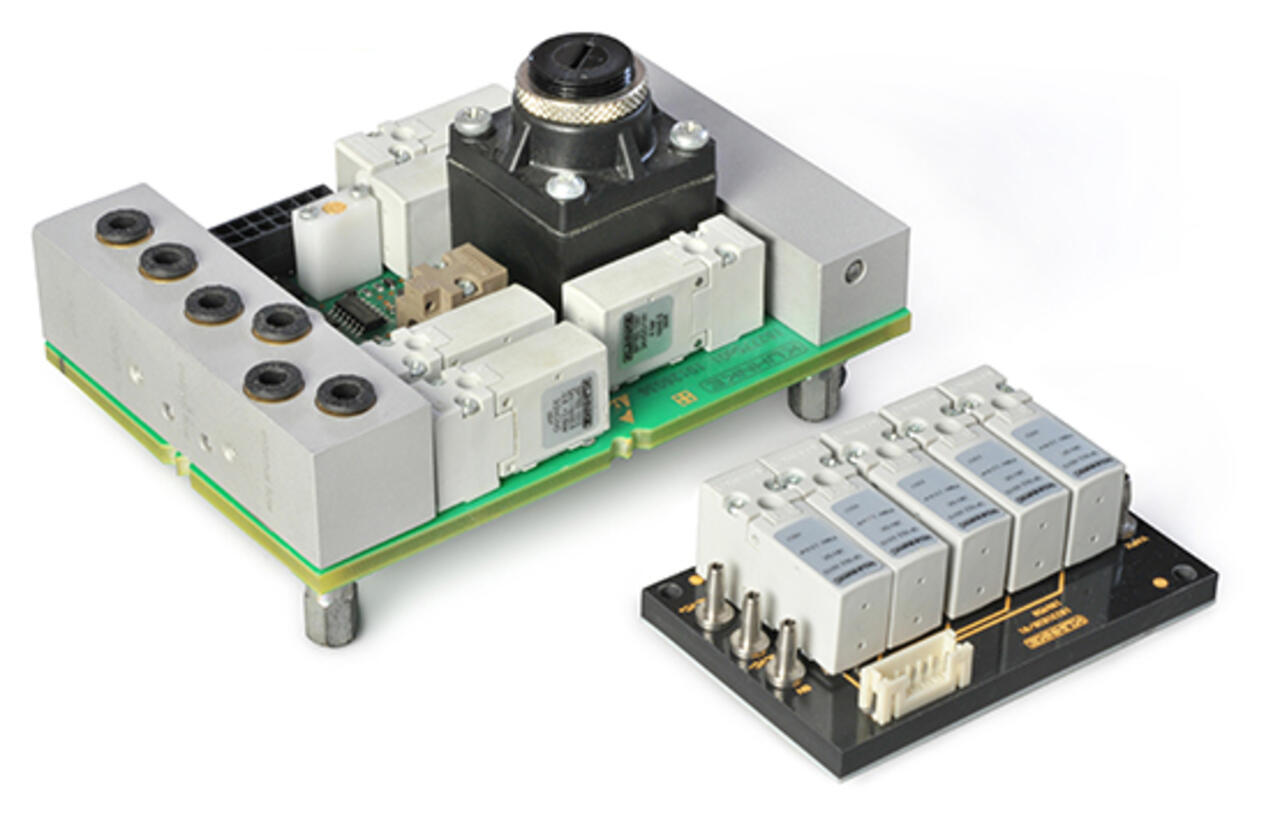

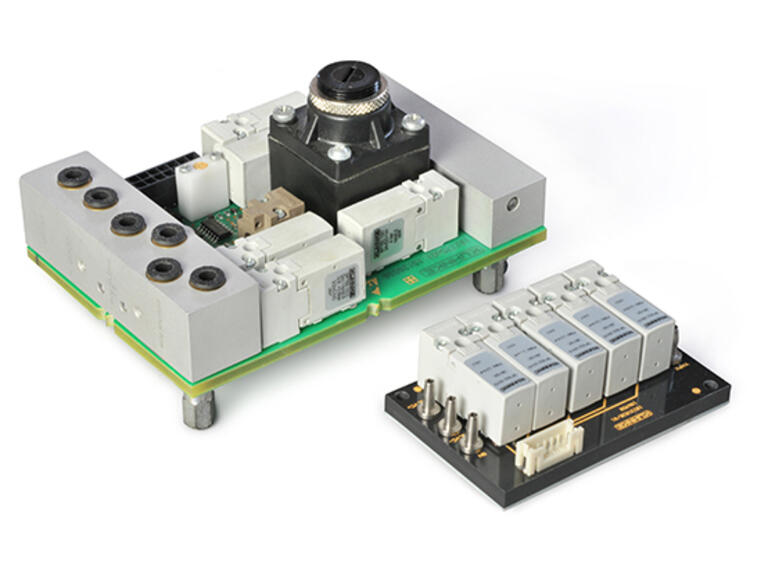

Avec le Kuhnke AirBoard®, un circuit imprimé avec flux de média, KENDRION offre également une solution unique, innovante et flexible pour l'interaction de l'électronique et de la pneumatique ou de la technologie des fluides.
Une plaque à canaux avec des canaux de fluides encastrés, recouverte par deux circuits imprimés pouvant être équipés de presque toutes les manières, guide le fluide des entrées des modules vers les sorties. Les électrovannes sont reliées électriquement et pneumatiquement au circuit imprimé et commutent ou bloquent le fluide sur place. Il n'y a pas besoin de câblage ou de tuyauterie complexe.
En cours de route, il est possible de régler des pressions spécifiques au moyen de régulateurs de pression intégrables, de contrôler les débits avec des vannes proportionnelles ou de déterminer la pression et le débit à l'aide de capteurs SMD. La technologie AirBoard® laisse de la place à (presque) toutes les idées.
Le FluidBoard® offre les mêmes avantages et constitue donc un autre système de collecteur flexible et hautement intégrable qui peut être utilisé comme collecteur rentable, soit pour relier purement plusieurs vannes et raccords, soit pour relier la technologie des vannes et l'électronique.
Le FluidBoard® se compose d'au moins deux plaques en plastique qui sont reliées par une technologie de soudage au laser. Comme pour l'AirBoard® de Kuhnke, toutes les géométries de conduits peuvent être cartographiées.
Contrairement à l'AirBoard®, le FluidBoard® offre une plus grande flexibilité en ce qui concerne le contrôle ou le dosage de fluides difficiles ou agressifs, car une variété de plastiques peut être sélectionnée en fonction des exigences de résistance chimique. En même temps, des pressions nettement plus élevées peuvent être atteintes avec le FluidBoard grâce à la technologie de connexion soudée au laser.
Dans les domaines d'application tels que le diagnostic au point de service ou l'analyse en laboratoire, outre la commande de divers médias, des tâches purement mécaniques telles que les dispositifs de verrouillage doivent souvent être réalisées dans un espace d'installation aussi réduit que possible. En conséquence, AirBoard® ou FluidBoard® créent des multi-actionneurs mécatroniques contrôlés par logiciel qui peuvent révéler des économies potentielles dans une grande variété d'applications.
Les avantages en un coup d'œil :
Des solutions rentables
Conception compacte
Adaptations spécifiques au client
Intégration de l'électronique
Haute fonctionnalité
Installation plug-and-play
