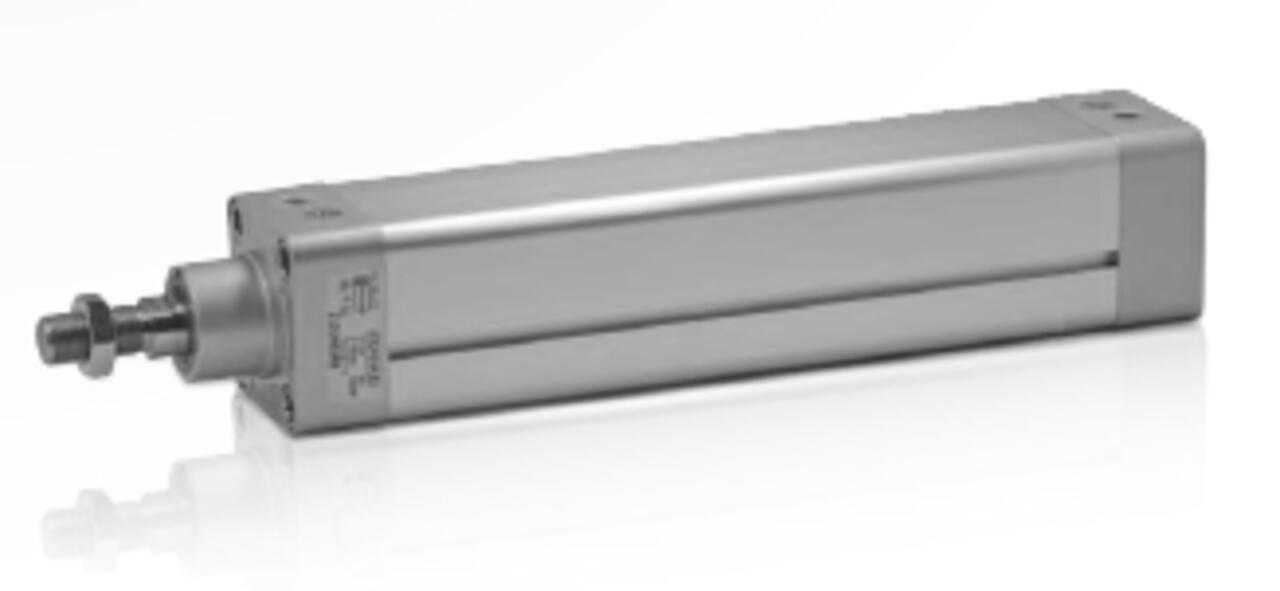

Cylindres ISO 15552

Les vérins de la série 21 sont fabriqués conformément à la norme ISO 15552, qui spécifie les dimensions de montage interchangeables. Le corps du vérin et les plaques d'extrémité ont un profil propre, ce qui permet de les utiliser dans des environnements poussiéreux et lavables tels que l'industrie alimentaire. Le tube du cylindre est anodisé à l'intérieur et à l'extérieur, ce qui assure
une excellente résistance à la corrosion et une faible surface de friction pour le piston. Ce produit a été conçu pour offrir une résistance exceptionnelle.

La construction du piston (magnétique de série et complet avec bagues d'amortissement) est un bloc d'aluminium solide. Le tube est monté par des embouts avec des tirants internes. Cette conception propre et simple permet de livrer facilement des versions pour les applications à haute et basse température.

Le cylindre est certifié RoHS (Directive 2002/95/CE) et il est également certifié tex (Directive 94/9/CE) en Zone II 2G/D c T4 T135°C -10°C

données techniques générales :

Diamètre du piston : Ø 32, 40, 50, 63, 80, 100 (mm).
Connexions : Ø 32 = G1/8 ; Ø 40, Ø 50 = G1/4 ; Ø 63, Ø 80 = G3/8 ; Ø 100 = G1/2
Plaques d'extrémité : alliage d'aluminium moulé peint
Tige du piston : acier chromé C45 (acier inoxydable sur demande)
Tube profilé : alliage d'aluminium, anodisé 15 μm.
Piston avec douilles d'amortissement : alliage d'aluminium moulé
Tirants : Fe 37
Vis de réglage de l'amortissement : laiton nickelé
Joint de tige de piston : composé de polyuréthane 94 SH A (Viton® sur demande).
Joint de piston : NBR 70 SH A (Viton® sur demande)
Joints d'amortissement : NBR 90 SH A (Viton® sur demande)
Autres scellés : NBR
Milieu de fonctionnement : air filtré 5 μm, lubrifié ou non (de l'air sec doit être utilisé en cas de fonctionnement en dessous de 0 °C).
Pression maximale : 10 bar
Température de fonctionnement : Joints NBR : -20 °C à +80 °C Joints Viton® : -10 °C à +150 °C
Longueur d'amortissement : Ø 32 40 50 63 80 100 mm 20 22 26 30 32 34
Tolérance de course : Ø 32 - 50 < 500 mm : + 2,0 mm > 500 mm : + 3,2 mm Ø 63 - 100 < 500 mm : + 2,5 mm > 500 mm : + 4,0 mm
Courses standard : 25, 50, 80, 100, 125, 160, 200, 250, 320, 400, 500 (mm)


autres versions et autre longueurs de course sur demande et dans les fiches techniques dans la zone de téléchargement

Spécifications techniques

Produkttyp
Zylinder ISO 15552
Ausführung
Doppeltwirkend
marque
BSG Solutions / The Shift
Quantité Réf. Bezeichnung Stock Kolbendurchmesser Hub UV Unité
21.61A.0100 600836 100 mm rond 100 mm rond 1 pcs
21.61A.0125 600777 100 mm rond 125 mm 1 pcs
21.61A.0160 600777 100 mm rond 160 mm 1 pcs
21.61A.0200 601025 100 mm rond 200 mm 1 pcs
21.61A.0025 603925 100 mm rond 25 mm 1 pcs
21.61A.0250 601128 100 mm rond 250 mm 1 pcs
21.61A.0320 601613 100 mm rond 320 mm 1 pcs
21.61A.0400 601465 100 mm rond 400 mm 1 pcs
21.61A.0050 600832 100 mm rond 50 mm 1 pcs
21.61A.0500 601609 100 mm rond 500 mm 1 pcs
21.61A.0080 601515 100 mm rond 80 mm 1 pcs
21.11A.0010 603322 32 mm 10 mm 1 pcs
21.11A.1000 603072 32 mm 1000 mm 1 pcs
21.11A.0100 600975 32 mm 100 mm rond 1 pcs
21.11A.0125 601276 32 mm 125 mm 1 pcs
21.11A.0015 600915 32 mm 15 mm 1 pcs
21.11A.0160 600810 32 mm 160 mm 1 pcs
21.11A.0020 603936 32 mm 20 mm 1 pcs
21.11A.0200 601205 32 mm 200 mm 1 pcs
21.11A.0025 600567 32 mm 25 mm 1 pcs
21.11A.0250 601477 32 mm 250 mm 1 pcs
21.11A.0320 604304 32 mm 320 mm 1 pcs
21.11A.0400 601280 32 mm 400 mm 1 pcs
21.11A.0005 601053 32 mm 5 mm 1 pcs
21.11A.0050 600770 32 mm 50 mm 1 pcs
21.11A.0500 601250 32 mm 500 mm 1 pcs
21.11A.0750 603139 32 mm 750 mm 1 pcs
21.11A.0080 600803 32 mm 80 mm 1 pcs
21.21A.0100 147502 40 mm 100 mm rond 1 pcs
21.21A.0125 600971 40 mm 125 mm 1 pcs
21.21A.0160 601663 40 mm 160 mm 1 pcs
21.21A.0200 147249 40 mm 200 mm 1 pcs
21.21A.0025 601418 40 mm 25 mm 1 pcs
21.21A.0250 600967 40 mm 250 mm 1 pcs
21.21A.0320 603929 40 mm 320 mm 1 pcs
21.21A.0400 600907 40 mm 400 mm 1 pcs
21.21A.0050 600814 40 mm 50 mm 1 pcs
21.21A.0500 601370 40 mm 500 mm 1 pcs
21.21A.0600 601334 40 mm 600 mm 1 pcs
21.21A.0080 601469 40 mm 80 mm 1 pcs
21.31A.0100 600840 50 mm 100 mm rond 1 pcs
21.31A.0125 601282 50 mm 125 mm 1 pcs
21.31A.0160 600410 50 mm 160 mm 1 pcs
21.31A.0200 600897 50 mm 200 mm 1 pcs
21.31A.0025 600818 50 mm 25 mm 1 pcs
21.31A.0250 601386 50 mm 250 mm 1 pcs
21.31A.0320 600947 50 mm 320 mm 1 pcs
21.31A.0450 602922 50 mm 450 mm 1 pcs
21.31A.0050 600875 50 mm 50 mm 1 pcs
21.31A.0500 601199 50 mm 500 mm 1 pcs
21.31A.0080 601088 50 mm 80 mm 1 pcs
21.41A.0100 600862 63 mm 100 mm rond 1 pcs
21.41A.0125 601340 63 mm 125 mm 1 pcs
21.41A.0160 600824 63 mm 160 mm 1 pcs
21.41A.0200 601203 63 mm 200 mm 1 pcs
21.41A.0025 600820 63 mm 25 mm 1 pcs
21.41A.0250 601582 63 mm 250 mm 1 pcs
21.41A.0320 601404 63 mm 320 mm 1 pcs
21.41A.0035 601017 63 mm 35 mm 1 pcs
21.41A.0400 600853 63 mm 400 mm 1 pcs
21.41A.0050 600794 63 mm 50 mm 1 pcs
21.41A.0500 601218 63 mm 500 mm 1 pcs
21.41A.0080 601296 63 mm 80 mm 1 pcs
21.51A.0100 600828 80 mm 100 mm rond 1 pcs
21.51A.0125 601112 80 mm 125 mm 1 pcs
21.51A.0160 601065 80 mm 160 mm 1 pcs
21.51A.0200 600963 80 mm 200 mm 1 pcs
21.51A.0025 601473 80 mm 25 mm 1 pcs
21.51A.0250 600781 80 mm 250 mm 1 pcs
21.51A.0320 601350 80 mm 320 mm 1 pcs
21.51A.0350 601561 80 mm 350 mm 1 pcs
21.51A.0400 601550 80 mm 400 mm 1 pcs
21.51A.0050 600893 80 mm 50 mm 1 pcs
21.51A.0500 600989 80 mm 500 mm 1 pcs
21.51A.0080 601433 80 mm 80 mm 1 pcs
Sous réserve de modifications
