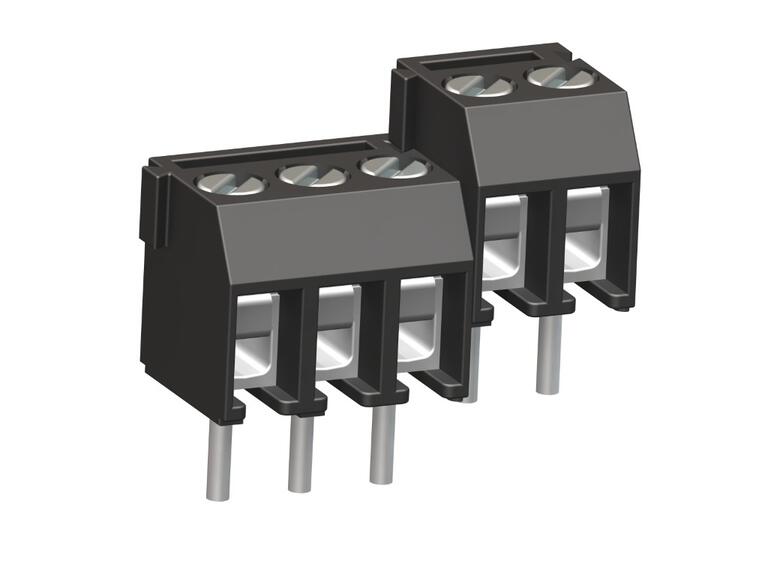

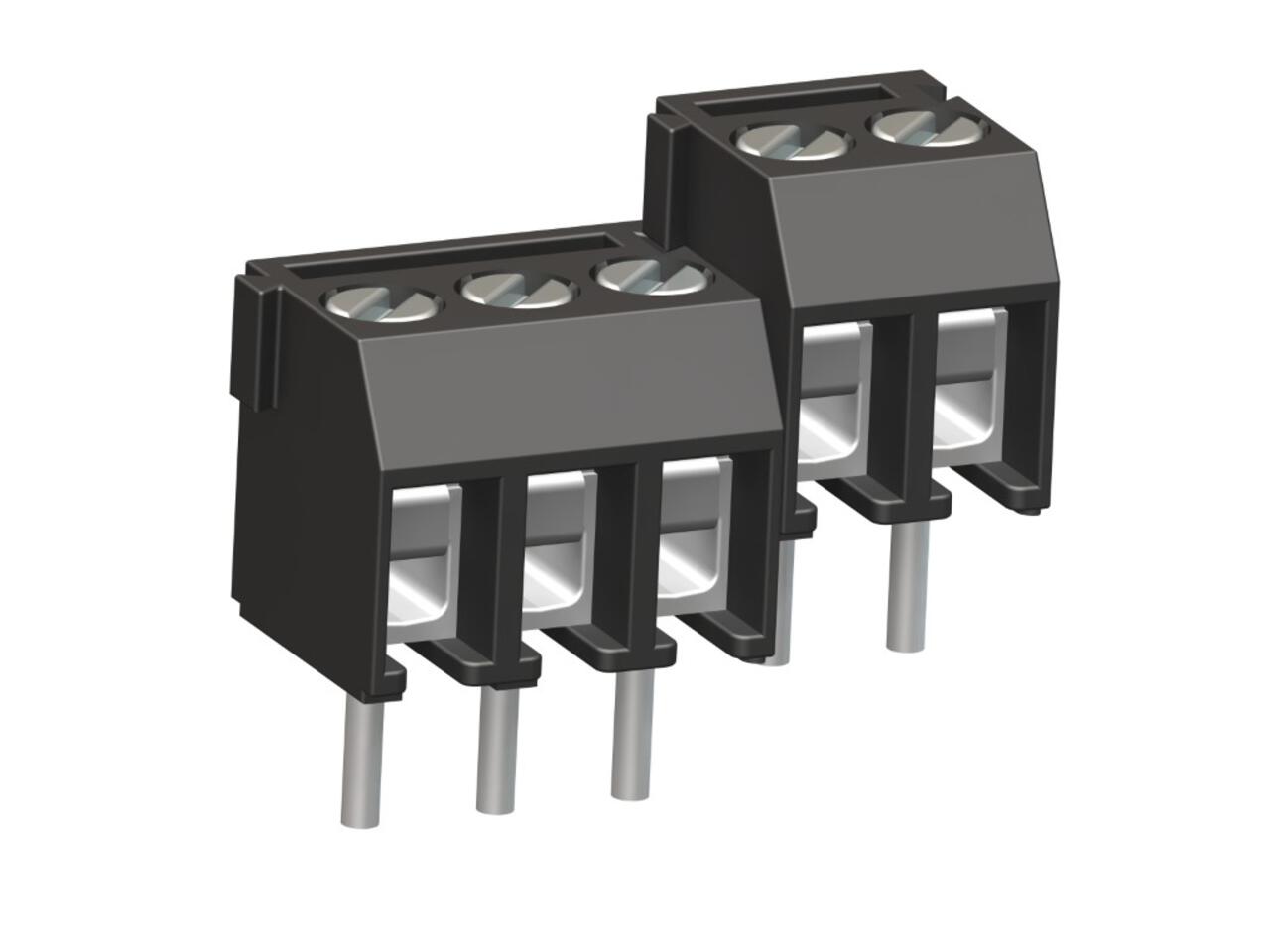

938-T(DS)

Eigenschaften

Die Leiterplattenklemme 938 im Raster 3,5 mm ist in 2- und 3-polig erhältlich. Sie verfügt gegenüber der Leiterplattenklemme 930 über einen vergrößerten Klemmraum. Sie ist ohne Polverlust im Raster anreihbar und mit unverlierbaren Schrauben ausgestattet. Durch die seitlichen Rastelemente kann diese Klemme zu beliebig langen Ketten zusammengefügt werden. Der Drahtschutz der „-DS“-Ausführung verhindert besonders bei mehrdrähtigen Leitern zuverlässig die Beschädigung durch die Schraube und ermöglicht hier auch den Anschluss von feindrähtigen Leiter bis 1,5 mm².

Technische Daten

Variante

Leiterplattenklemmen

Polzahl

3

Raster

3.50 mm

Nennquerschnitt

1 mm²

Drahteinführrichtung

horizontal

Klemmstellen / Pol

eine

Liftsystem

Nein

Drahtschutz

Ja

Gehäuselänge

10.5 mm

Leiterplattenanschlussart

Standard

Leiterplattenanschluss

Wellenlöten

Nennstrom

13.5 A

Spannungsfestigkeit

130 V nach EN 60998-1

Drahtanschlusstechnik

Schraubanschluss

Verpackungsart

Standard (Schüttgut)

Marke

WECO
