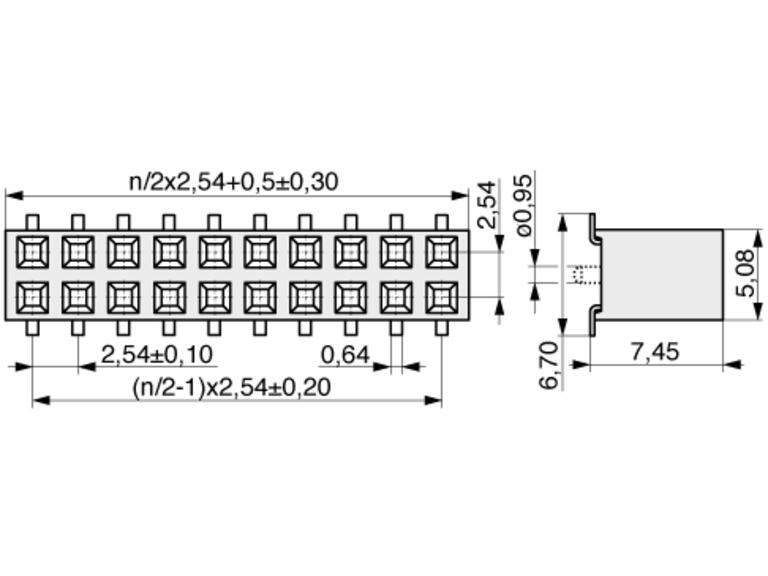

Buchsenleiste SMD, Raster 2.54 mm - Serie 098

Eigenschaften

SMD-Buchsenleisten im Raster 2,54 mm. Auch Low Profile Ausführungen mit einer Bauhöhe von nur 3,70 mm möglich.

- Kontaktoberfläche: verfügbar als x=T= Sn / x=F= Au / x=S= selective Au
- Maximale Polzahlen: 1-reihig 002-040 Pol, 2-reihig 004-080 Pol
- Ausführungen: stehend, 1-reihig, 2-reihig

*** Bitte ersetzen Sie bei einer Anfrage oder Bestellung die Platzhalter "x oder y" durch die entsprechende Kennzeichnung für die gewünschte Ausführung. Die Möglichkeiten entnehmen Sie bitte aus dem Datenblatt (PDF) in DOWNLOADS. Danke ***
*** Lieferzeit für alle Polzahlen auf Anfrage ***

Technische Daten

Variante

Buchsenleiste

Raster

2.54 mm

Leiterplattenanschluss

SMD

Kontaktmaterial

Phosphor Bronze

Isolationsmaterial

Hochtemperaturfestes Thermoplast UL94V-0

Nennstrom

3 A

Nennspannung

250 VRMS / VDC / Luft- und Kriechstrecken beachten

Spannungsfestigkeit

500 VRMS für 1 Minute

Betriebstemperatur

-40°C bis +105°C

Verarbeitungstemperatur

260°C für 10 Sekunden

Ausrichtung zu PCB

Vertikal

verfügbar in Ausführung

1-reihig / 2-reihig

Marke

MPE-Garry
