Elektromechanische Drehverriegelung
Eigenschaften

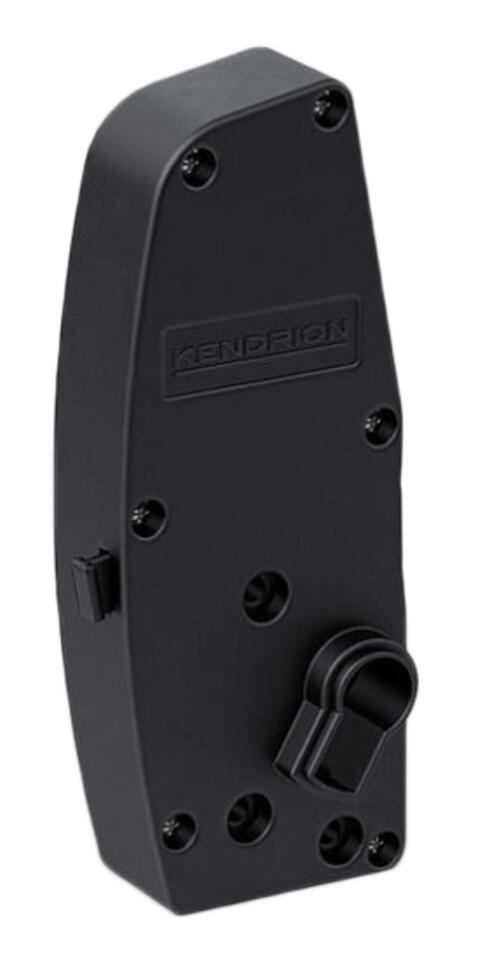

Elektromechanische Drehverriegelung
Neu, stark und sicher:
Das Kompressionsschloss für industrielle Anwendungen
Elektromechanische Drehverriegelung für Schwenktüren im Maschinen-, Anlagen- und Gerätebau!
Einbaufertig, sicher und kompakt
Industrielle Anwendungen benötigen professionelle Verriegelungssysteme, die eine hohe Sicherheit für den Anwender und die Funktionalität bieten. Kendrion ist mit einem breiten Portfolio an elektromechanischen Schlössern Spezialist auf dem Gebiet der Verschlusstechnik.
Unsere neue, einbaufertige elektromechanische Drehverriegelung ist speziell auf die Kompressionsverriegelung ausgelegt. So können Anwendungen in denen Feuchtigkeit, Temperaturen oder Gase behandelt werden, sicher abgedichtet und verriegelt werden.
Die elektromechanische Drehverriegelung basiert auf einem bistabilen Umkehrhubmagneten, der auch bei hohen Umgebungstemperaturen für eine sichere Verriegelung sorgt. Der Einbau des flachen und robusten Schlosses erfolgt vertikal auf der linken Türseite. Die Drehverriegelung verfügt über zwei Mikroschalter, mit deren Hilfe die Positionen "Tür geschlossen" und "Tür verriegelt" überprüft werden. Ausserdem wurde ein Notöffnungsmechanismus realisiert.
Häufige Anwendungsgebiet sind
- Professionelle Waschmaschinen
- Industrie-Backöfen und Kombidämpfer
- Klimakammern und Umweltsimulationsanlagen
- Prozess- und Laborsterilisatoren und Inkubatoren
Vorteile auf einen Bick
- Flaches und robustes Design mit Notentriegelung
- Einbaufertiges Schloss
- Bistabiler Umkehrhubmagnet geeignet für hohe Umgebungstemperaturen
- Zwei bis drei Sensoren für die Schliess- und Verriegelungsposition
Technische Daten
Betriebsspannung: 24 V DC & 12 V DC (andere Spannungen auf Anfrage)
Einschaltdauer: 15%ED
Nennleistung: 24 W (kurze Impulse min. 100 ms und max. 2 sec)

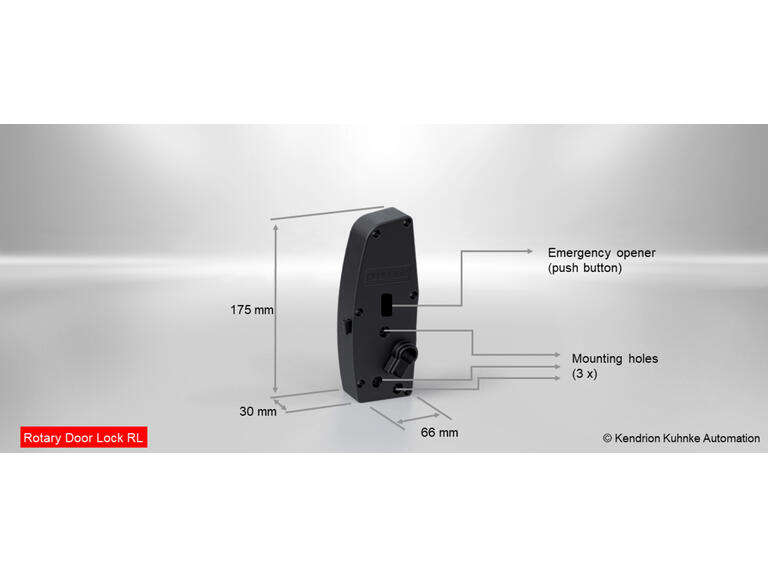

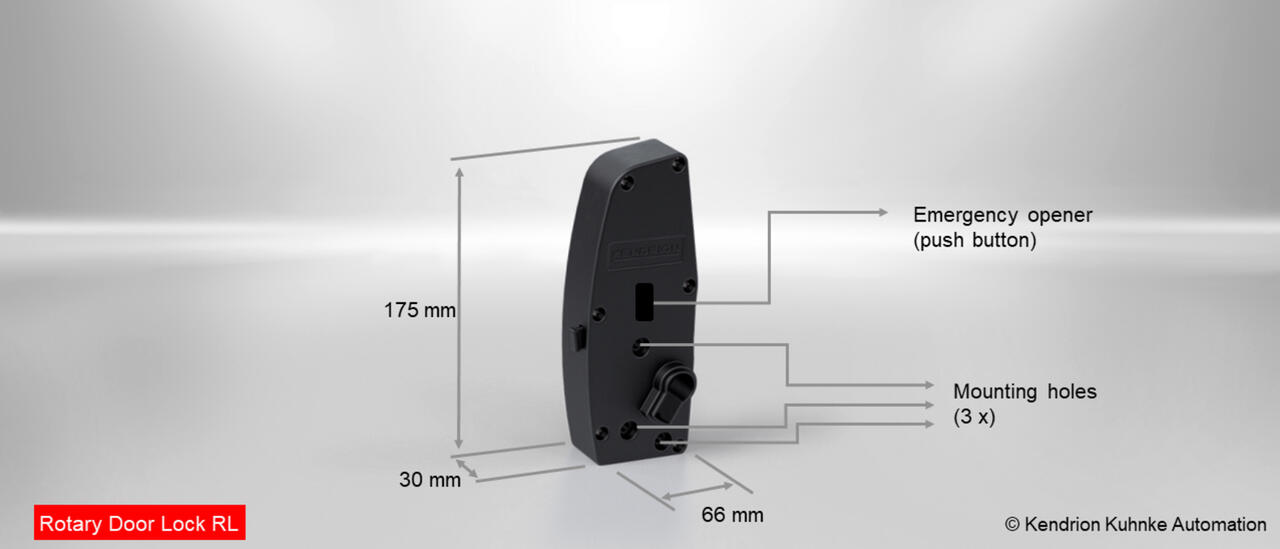

Abmessung (Breite x Länge x Tiefe): Breite 70 mm, Länge 174 mm und Tiefe 30 mm
Dichtungskompressionsweg: 4 mm

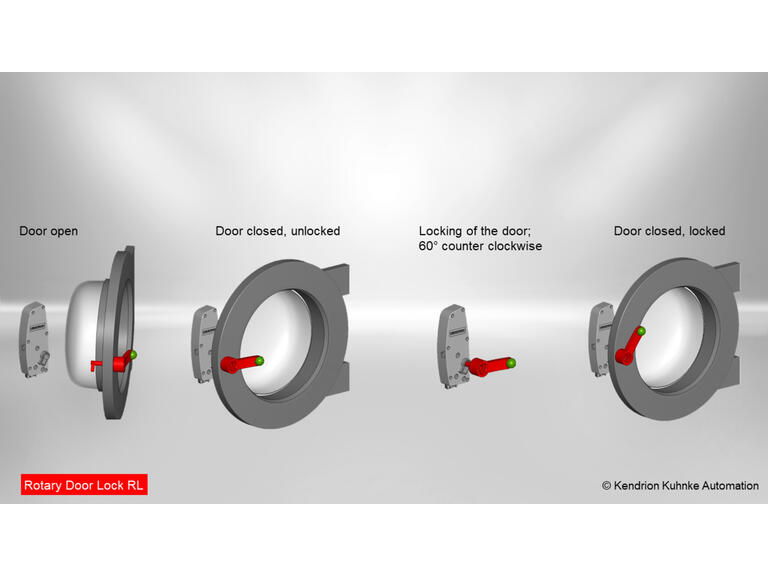

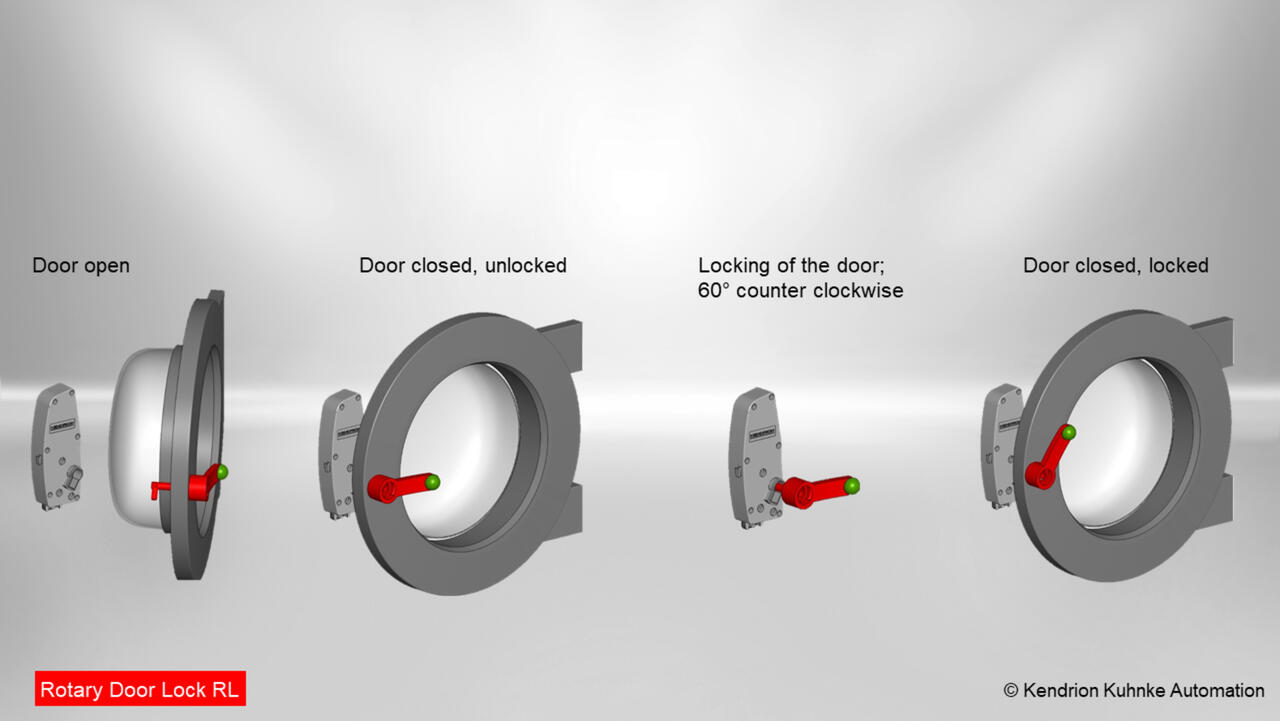

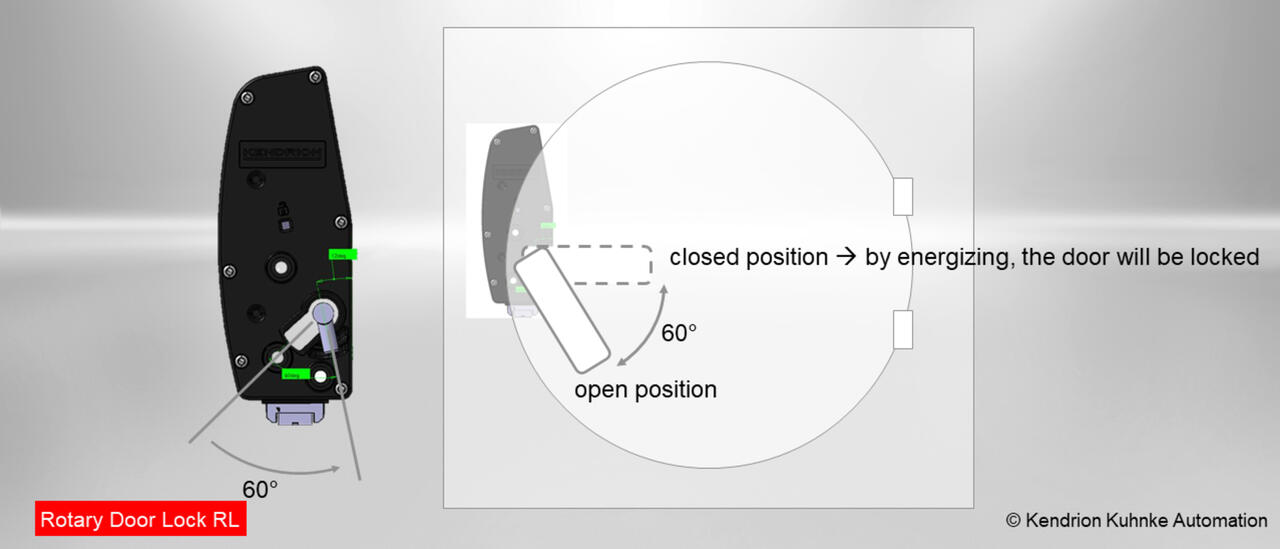

Drehwinkel: 60°
Montage: Installation auf der linken Seite, Scharnier rechts
Dichtungskompression: Bis zu 400 N
Sensoren: 2 bis 3 Mikroschalter zur Erkennung “Tür geschlossen” und “Tür verriegelt”
Umgebungstemperatur: 5 – 80° C
Lebenserwartung: 30.000 Zyklen
Vibrations-Resistenz: Bis zu 14 g in allen Achsen
Elektrische Verbindung: Lumberg: 3545-1 08 K00 M13S01
Zertifikat: RoHS und UL-gelistete Materialien
