Linearvibrator OLV
Eigenschaften

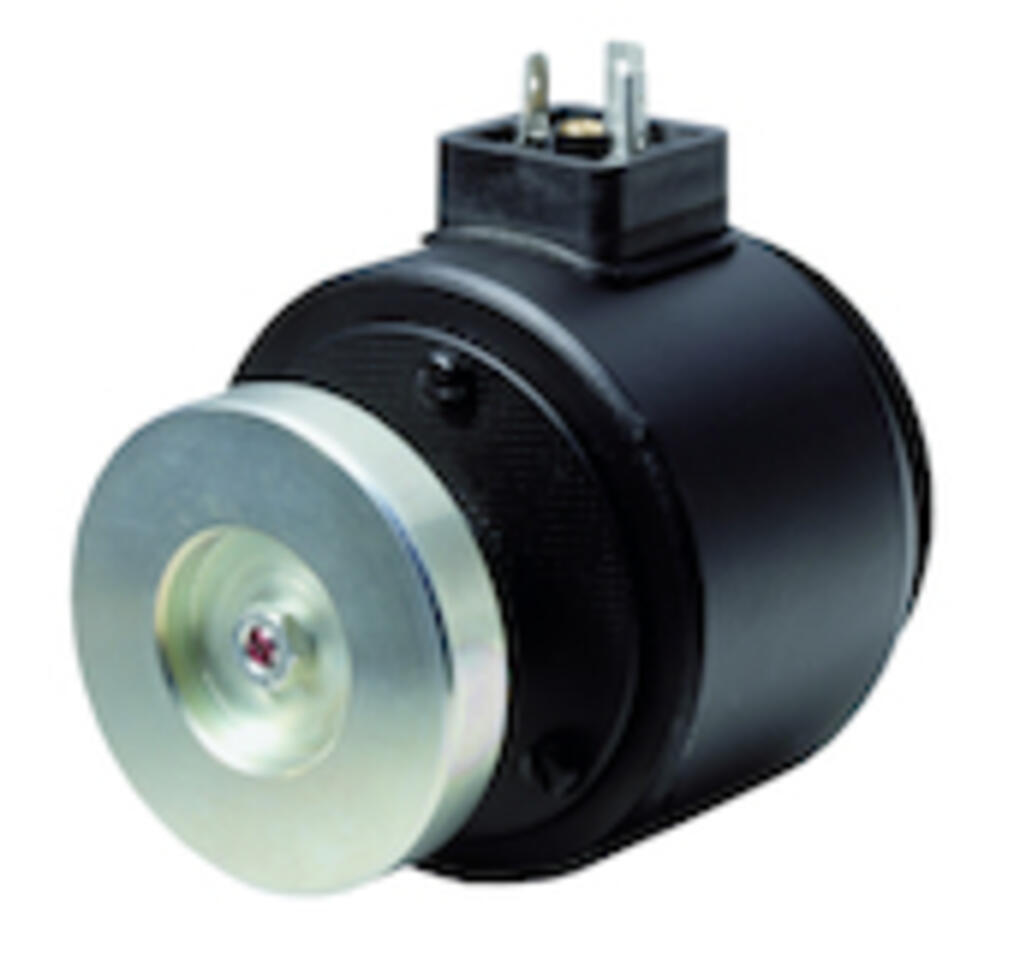

Linearvibrator OLV der Oscillating Line der Kendrion
Der Magnetkörper des Linearvibrators besteht aus einem runden Stahlgehäuse. Im Inneren des Magnetkörpers befinden sich die Erregerwicklung und der Anker, der über eine nichtmagnetische Welle zentrisch geführt wird und durch zwei Federn in der Mittellage gehalten wird. Durch einen Permanentmagneten mit Leitpolen, der zwischen den beiden Spulen der Erregerwicklung liegt, wird das System vormagnetisiert und in einer stabilen und neutralen Ausgangslage gehalten.
Wird an die Erregerwicklung eine Wechselspannung angelegt, so überlagert die Kraftwirkung des elektromagnetischen Wechselfeldes die Kraftwirkung des Permanentmagneten.
Die Frequenz der resultierenden Kraft auf den Anker entspricht der Frequenz der angelegten Wechselspannung, die den Anker mit der Welle im gleichen Rhythmus linear bewegt. Der Linearvibrator kann als Schwingantrieb und mit einem Zusatzgewicht auf der Ankerwelle als Rüttler verwendet werden.
Vorteile:
- Kompakter Schwingantrieb mit Stecksystem
- Mit Zusatzgewicht als Rüttler einsetzbar
- Geschlossene Bauform
Anwendungsfelder:
Rütteln
- z.B. lagerichtige Papierausrichtung in der Druckindustrie
Verdichten
- z.B. Dosenbefüllung in der Verpackungsindustrie
Bunker- und Behälterberüttlung
- zum Vermeidung von Brücken- und Kaminbildung
Technische Daten
- Betriebsspannung
- 230VAC
- Anschlussart
- mit Normgerätestecker
- Einschaltdauer ED
- 100 %
- Schwingungen pro Minute
- 3000
- Scheinleistung
- 54 VA
- Marke
- Kendrion (Donaueschingen/Engelswies) GmbH
