Elektrohaftmagnete Baureihe GTB

Eigenschaften

Elektrohaftmagnete Baureihe GTB der Kendrion

Haftmagnete der Industrial Line von Kendrion umfassen alle elektromagnetischen Haftsysteme in runder, flacher sowie stabförmiger Bauform. Die Magnete bestehen aus einem Magnetgehäuse und einer gleichspannungserregten Spule.

Die Magnete bestehen aus einem Magnetgehäuse und einer gleichspannungserregten Spule. Der im eingeschalteten offene magnetische Kreis ermöglicht ein Halten von ferromagnetischen Werkstücken. Beim Abschalten der Versorgungsspannung fällt das zu haltende Werkstück ab. Diese Haftsysteme arbeiten dabei mit einem sehr geringen Betriebsstrom und sind wartungsfrei.

Kendrion ist Hersteller mit dem grössten Produktprogramm an industriellen Elektrohaftmagneten. Unsere Produkte unterscheiden sich nicht nur zwischen rund und rechteckig, wir haben ebenso haftkraftoptimierte Ausführungen welche bei gleicher Baugrösse einen wesentlichen Haftkraftvorteil bieten. Folgende Baureihen bieten wir in unserem Standard-Programm an:

Baureihe GTB: Standard Elektrohaftmagnete in runder Bauform von 15-250mm Durchmesser

Baureihe GTH: Haftkraftoptimierte Elektrohaftmagnete in runder Bauform von 15-100mm Durchmesser

Baureihe 10 331: Elektrohaftmagnete in runder, sehr flacher Bauform in den Durchmessern 56, 110 und 170mm

Baureihe: 10 310: Elektrohaftstäbe bis zu einer Länge von 600mm und einer Breite von 60mm

Die maximal möglichen Haftkräfte entwickeln die Magnete bei direkter und kompletter Auflage der Ankerplatte. Die Haftkräfte reichen dabei von 36 - 30.000 N

Alle Produkte sind gefertigt und geprüft nach DIN VDE 0580.

** Konstruktionsänderungen vorbehalten **

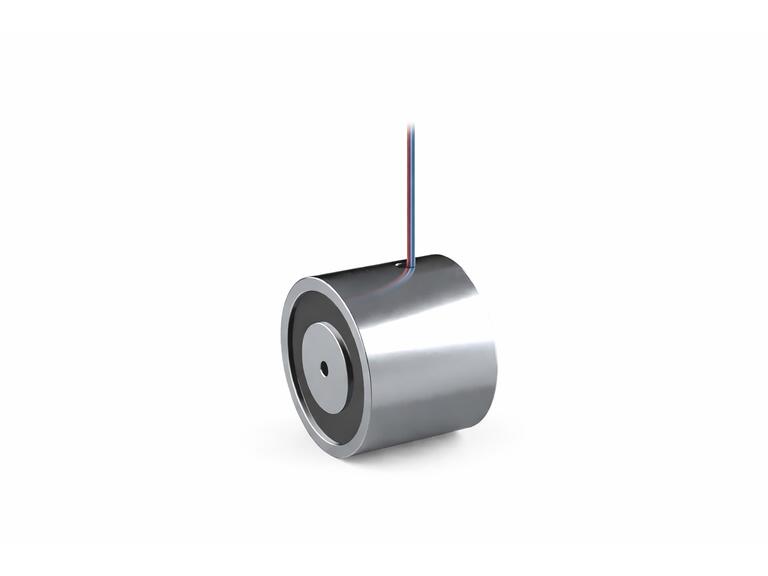

Diese Serienbaureihe GTB beschreibt ein komplettes Programm an Elektromagneten runder Bauform. Als Anschluss stehen freie Litzen bzw. ab GT100B entsprechend Kabel zur Verfügung. Bei den Baugrössen GT025B bis GT080B besteht ausserdem die Möglichkeit einer Anschlussklemme.

Die Spule ist mit Giessharz vergossen (Schutzart IP65) bzw. bei dem Typ GT015B011 unvergossen (Schutzart IP54). Das komplette Magnetgehäuse einschliesslich Haftfläche ist verzinkt. Die Befestigung erfolgt über ein Zentralgewinde auf der Gehäuserückseite.

Anwendung
Diese Magnetsysteme werden vorzugsweise im Vorrichtungsbau und in den Branchen Automation, Transport und Handling eingesetzt.
Bei seitlicher Kraftbeanspruchung kann nur mit der Verschiebekraft Fv von ca. 1/4 FH gerechnet werden.

Vorteile
- Maximale Haftkraft bei geringen Luftspalten
- Kompakte Bauform
- Verschiedenste Anschlussmöglichkeiten
- Optimiertes Kupfer- und Eisenverhältnis

Technische Daten
- Standard-Nennspannung: 24 V DC
- Einschaltdauer: 100% ED
- Isolierstoffklasse: E

Zubehör
-passende Ankerplatten (bitte separat bestellen)

Technische Daten

Betriebsspannung
24 V
Spannungsart
DC
Bauform
rund
Montageart
Aufbau
Werkstoff des Gehäuses
Aluminium
Einschaltdauer ED
100 %
Marke
Kendrion (Donaueschingen/Engelswies) GmbH
Menge Art.Nr. Bezeichnung Lager Haltekraft Durchmesser Höhe Anschlussart Kabel-/Litzenlänge VE Einheit
GTB015.100001 GT015B011.00 36 N 15 mm 12 mm mit freien Litzen 200 mm 1 Stk
GTB018.000001 GT018B001.00 45 N 18 mm 11 mm mit freien Litzen 200 mm 1 Stk
GTB025.000001 GT025B001.00 140 N 25 mm 20 mm mit freien Litzen 200 mm 1 Stk
GTB025.100001 GT025B001.10 140 N 25 mm 20 mm mit Anschlussklemme 0 mm 1 Stk
GTB032.100001 GT032B001.10 230 N 32 mm 22 mm mit Anschlussklemme 0 mm 1 Stk
GTB032.000001 GT032B001.00 230 N 32 mm 22 mm mit freien Litzen 200 mm 1 Stk
GTB040.000001 GT040B001.00 475 N 40 mm 25.5 mm mit freien Litzen 200 mm 1 Stk
GTB040.100001 GT040B001.10 475 N 40 mm 25.5 mm mit Anschlussklemme 0 mm 1 Stk
GTB050.100001 GT050B001.10 750 N 50 mm 27 mm mit Anschlussklemme 0 mm 1 Stk
GTB050.000001 GT050B001.00 750 N 50 mm 27 mm mit freien Litzen 200 mm 1 Stk
GTB063.000001 GT063B001.00 1000 N 63 mm 30 mm mit freien Litzen 200 mm 1 Stk
GTB063.100001 GT063B001.10 1000 N 63 mm 30 mm mit Anschlussklemme 0 mm 1 Stk
GTB070.000001 GT070B001.00 1500 N 70 mm 35 mm mit freien Litzen 200 mm 1 Stk
GTB070.000100 GT070B001.10 1500 N 70 mm 35 mm mit Anschlussklemme 0 mm 1 Stk
GTB080.000001 GT080B001.00 1800 N 80 mm 38 mm mit freien Litzen 200 mm 1 Stk
GTB080.100001 GT080B001.10 1800 N 80 mm 38 mm mit Anschlussklemme 0 mm 1 Stk
GTB090.000001 GT090B001.00 2400 N 90 mm 42 mm mit freien Litzen 200 mm 1 Stk
GTB100.000001 GT100B001.00 3400 N 100 mm 43 mm mit Kabel 300 mm 1 Stk
GTB150.000001 GT150B001.00 9000 N 150 mm 56 mm mit Kabel 300 mm 1 Stk
GTB180.000001 GT180B001.00 15000 N 180 mm 63 mm mit Kabel 300 mm 1 Stk
Art.Nr. Kurzbezeichnung
GTX063.000001.200 Ankerplatte, Durchmesser: Ø 65 x 10 mm, M6
GTX080.000001.200 Ankerplatte, Durchmesser: Ø 82 x 13 mm, M10
GTX050.000001.200 Ankerplatte, Durchmesser: Ø 58 x 8 mm, M5
GTX025.000001.200 Ankerplatte, Durchmesser: Ø 28 x 4 mm, M4
GTX040.000001.200 Ankerplatte, Durchmesser: Ø 42 x 7 mm, M5
GTX018.000001.200 Ankerplatte, Durchmesser: Ø 22 x 4 mm, M3
GTX100.000001.200 Ankerplatte, Durchmesser: Ø 107 x 15 mm, M12
GTX032.000001.200 Ankerplatte, Durchmesser: Ø 37 x 4 mm, M4
GTX070.000001.200 Ankerplatte, Durchmesser: Ø 72 x 11 mm, M8
GTX015.000001.200 Ankerplatte, Durchmesser: Ø 17 x 4 mm, M3
GTX090.000001.200 Ankerplatte, Durchmesser: Ø 92 x 14 mm, M10
Änderungen vorbehalten
