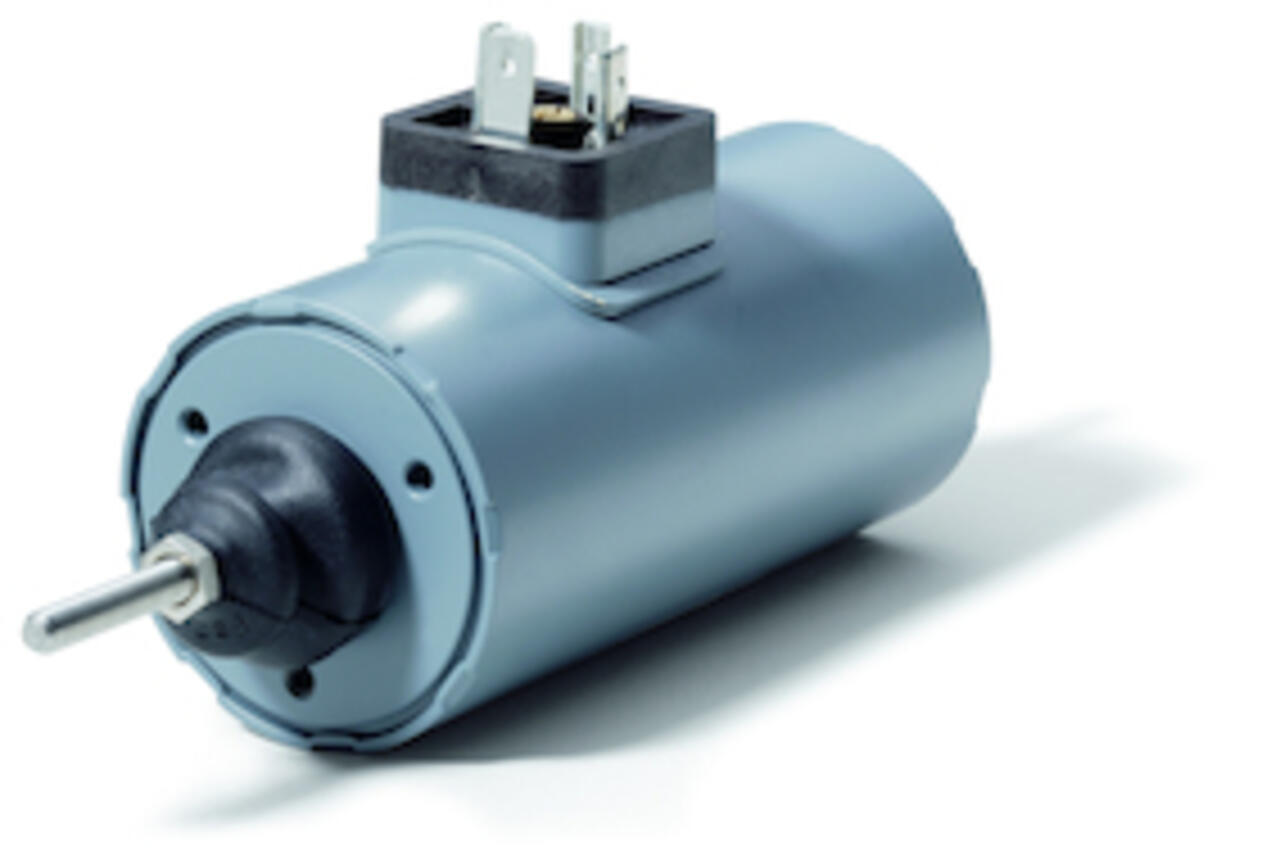

Gleichstrom-Hochleistungs-Umkehrhubmagnet LHR

Eigenschaften

Gleichstrom-Hochleistungs-Hubmagnete der Baureihe High Power Line der Kendrion

Geringe Abmessungen und niedrige Leistungsaufnahmen bei grösster Hubarbeit, kurze Schaltzeiten und ruhige Arbeitsweise zeichnen die LHS und LHR Linie aus.

Sie werden auf allen Gebieten der Technik - in Werkzeug- und Verpackungsmaschinen, in Automaten und Büromaschinen, in Regelungsund Steuerungsanlagen - als zuverlässige Bauelemente überall dort eingesetzt, wo hohe Anforderungen an Funktionssicherheit und Zuverlässigkeit gestellt werden.

Bei allen Magnet Bauarten gilt als Magnethub der vom Anker zwischen Hubanfangslage und Hubendlage zurückgelegte Weg s. Die Hubanfangslage ist dabei die Ausgangslage des Ankers vor Beginn der Hubbewegung bzw. nach Beendigung der Rückstellung. Die Hubendlage ist die im Magneten konstruktiv festgelegte Stellung der Ankers, die er infolge der elektromagnetischen Kraftwirkung einnimmt.

Die angegebenen Magnetkräfte werden bei 90% der Nennspannung und im betriebswarmen Zustand erreicht. Die Werte für die Schaltzeiten gelten für Nennspannung, betriebswarmen Zustand und Belastung mit 70% der Magnetkraft des Gerätes.

Die Produkte sind gefertigt und geprüft nach DIN VDE 0580/07.2000.

Eigenschaften:
- Nennspannungen: 24 VDC
- mit Gleichrichter-Steckverbinder: 230 V AC/40-60 Hz möglich
- Einschaltdauer: 100% ED
- Schutzart: nach IEC 60529
- Thermische Klasse: B

Konstruktionsänderungen sind vorbehalten

Umkehrhubmagnete

Gleichstrom-Hochleistungs-Umkehrhubmagnete der Baureihe LHR sind Magnete mit hoher Leistung. Sie werden mit waagerechter Kennlinie geliefert. Der Anker ist beidseitig mit wartungsfreien Präzisionslagern hoher Verschleißfestigkeit geführt. Dadurch wird eine lange Lebensdauer bei gleichbleibenden Magnetdaten erreicht.

*** Andere Spannungsvarianten und Einschaltdauern erhalten Sie auf Anfrage ***

Technische Daten

Betriebsspannung
24VDC
Einschaltdauer ED
100 %
Marke
Kendrion (Donaueschingen/Engelswies) GmbH
Menge Art.Nr. Bezeichnung Lager Hub Kraft Länge Durchmesser Anschlussart VE Einheit
LHR0220002 LHR022-24VDC-100%ED-3mm 3 mm 1.7 N 54 mm 22 mm mit freien Litzen 1 Stk
LHR0350001 LHR035-24VDC-100%ED-7mm 7 mm 6 N 58 mm 35 mm mit Normgerätestecker 1 Stk
1192438 LHR040-24VDC-100%ED-8mm 8 mm 10 N 85 mm 40 mm mit Normgerätestecker 1 Stk
1192541 LHR050-24VDC-100%ED-10mm 10 mm 16 N 104 mm 50 mm mit Normgerätestecker 1 Stk
1192639 LHR060-24VDC-100%ED-12mm 12 mm 32 N 124 mm 60 mm mit Normgerätestecker 1 Stk
1192735 LHR070-24VDC-100%ED-15mm 15 mm 37 N 142 mm 70 mm mit Normgerätestecker 1 Stk
LHR0800003 LHR080-24VDC-100%ED-20mm 20 mm 55 N 148 mm 80 mm mit Normgerätestecker 1 Stk
LHR0900001 LHR090-24VDC-100%ED-25mm 25 mm 73 N 176 mm 90 mm mit Normgerätestecker 1 Stk
LHR1150001 LHR115-24VDC-100%ED-30mm 30 mm 100 N 169 mm 115 mm mit Normgerätestecker 1 Stk
LHR1350006 LHR135-24VDC-100%ED-40mm 40 mm 170 N 275 mm 135 mm mit Normgerätestecker 1 Stk
Art.Nr. Kurzbezeichnung
430006 Gerätesteckdose DIN EN 175301-803 - GD 211/311 - 43-1702-820-04 - ohne Brückengleichrichter
Änderungen vorbehalten
