kompakter Drehmagnet CDR

Eigenschaften

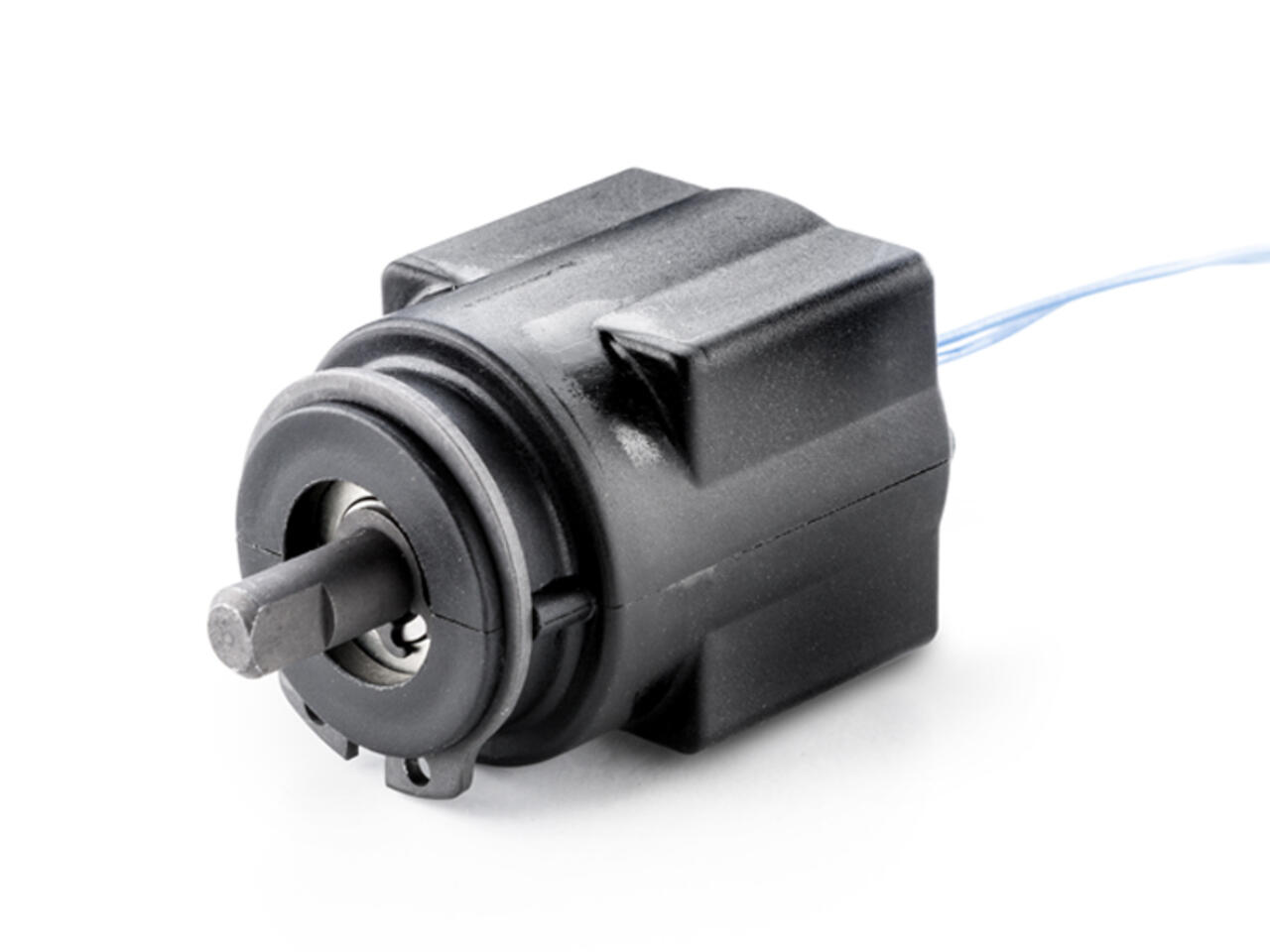

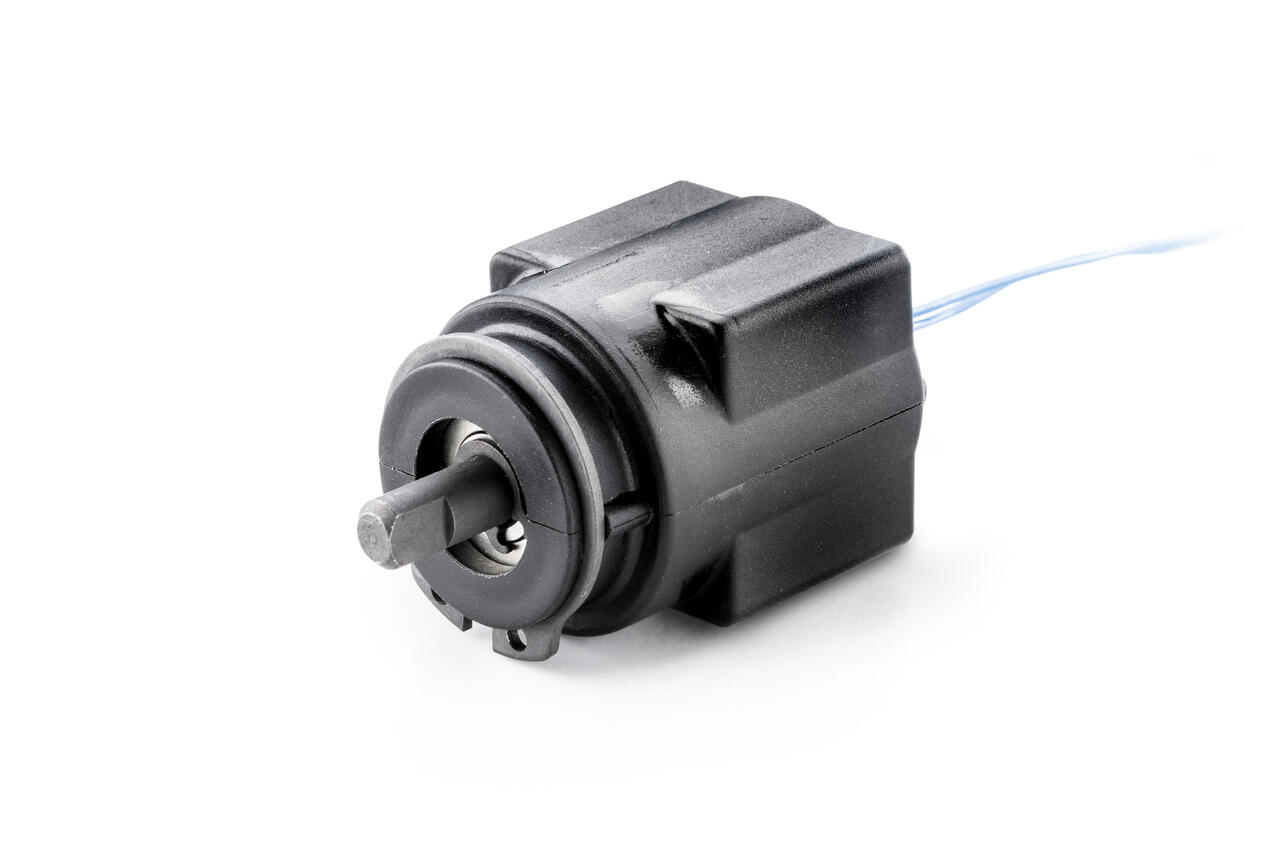

Kompakter Drehmagnet der CDR-Baureihe

Optimieren Sie Ihr System - drehen statt linear bewegen - einfaches und kostengünstiges Design modular anpassbar

Durch seine kompakte Bauform ist der CDR die ideale Lösung für vielfältige Anwendungen. Für eine hohe Zuverlässigkeit bei der Übertragung der Drehbewegung an die Welle sorgt nicht zuletzt die eingebaute Sensorik, die für die Funktionskontrolle zuständig ist. Der Drehmagnet überzeugt mit einer erreichbaren Schaltzeit von 10 bis 30 Millisekunden und einem Drehwinkel bis zu 90°. Grösse, Funktionalität und technischer Parameter können speziell für ihren Bedarf angepasst werden. Energetisch optimiert für
zukunftsorientierte Anwendungen. Nebenbei sparen Sie durch die bistabile Ausführung des Magneten auch noch bis zu 80% Energie. Im Gegensatz zu konventionellen Drehmagneten benötigt der CDR nur zum Schalten Strom und wird in Ruhelage stromlos gehalten. Der Magnet reiht sich damit in unsere Kendrion „greensigned“-Serie ein, deren Magnetdesign besonders umweltfreundlich ist.

Die Vorteile des CDR auf einen Blick

- Einfache Bauform, dadurch sehr kosteneffizient
- Hohe Energieeffizienz (Strom nur während Umschaltzeit)
- Geringer Verschleiss durch Kugellagerung
- Hallsensoren für geringen Mehrpreis integrierbar
- Modularer Aufbau, dadurch leicht anpassbar

Die ideale Wahl für Ihre Anwendung
Es gibt eine Vielzahl von Anwendungen, bei denen der Einsatz von Drehmagneten (und nicht eines
linearen Aktuator) die Anwendung vereinfacht.

- Weniger Bauteile
- Endlagendetektion
- Erhöhte Prozesssicherheit

Anpassungsmöglichkeiten
- Hall-Sensor zur Endlagenerkennung ein- oder zweiseitig
- Gedämpfter Anschlag integrierbar
- Mono- und bistabile Ausführung möglich
- andere Spannungsvarianten möglich
- Einschaltdauer von bis zu 100% möglich
- Höhere Schutzart realisierbar
- Drehwinkel von 20 bis 150° realisierbar

Technische Daten

Ausführung (bistabil / monostabil)
bistabil
Nennspannung
24 VDC
Nennaufnahme
30 W
Einschaltdauer ED
15 %
Rückstellung
Elektrisch
Anschlussart
mit freien Litzen
Schutzart (IP)
IP30
Umgebungstemperatur
-10°C bis +40°C
Thermische Klasse
B, 130 °C
Gehäusetyp
Rechteckig
Durchmesser
30 mm
Höhe
30 mm
Breite
30 mm
Länge
46 mm
Marke
Kendrion (Donaueschingen/Engelswies) GmbH
Menge Art.Nr. Bezeichnung Lager Drehwinkel Anfangsdrehmoment Enddrehmoment Endlagenerkennung durch Hallsensoren Endlagendämpfung Kabel-/Litzenlänge VE Einheit
CDR030.000045 Drehmagnet, mit Hallsensor 45° 1.7 N/cm 2.8 N/cm einseitig keine 500 mm 1 Stk
CDR030.000060 Drehmagnet, mit Hallsensor 60° 1.7 N/cm 3 N/cm einseitig keine 500 mm 1 Stk
CDR030.000090 Drehmagnet, mit Hallsensor 90° 1.2 N/cm 3.5 N/cm einseitig keine 500 mm 1 Stk
CDR030.000002 Drehmagnet, gedämpft 90° 1.2 N/cm 3.5 N/cm keine ja 200 mm 1 Stk
CDR030.500001 Drehmagnet, gedämpft, mit Hallsensor 90° 1.2 N/cm 3.5 N/cm einseitig ja 500 mm 1 Stk
CDR030.000001 Drehmagnet 90° 1.2 N/cm 3.5 N/cm keine keine 200 mm 1 Stk
Änderungen vorbehalten
