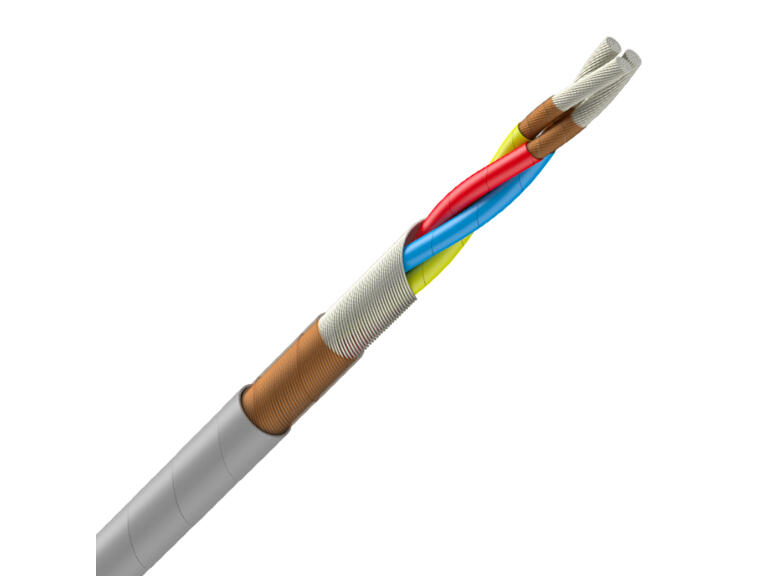

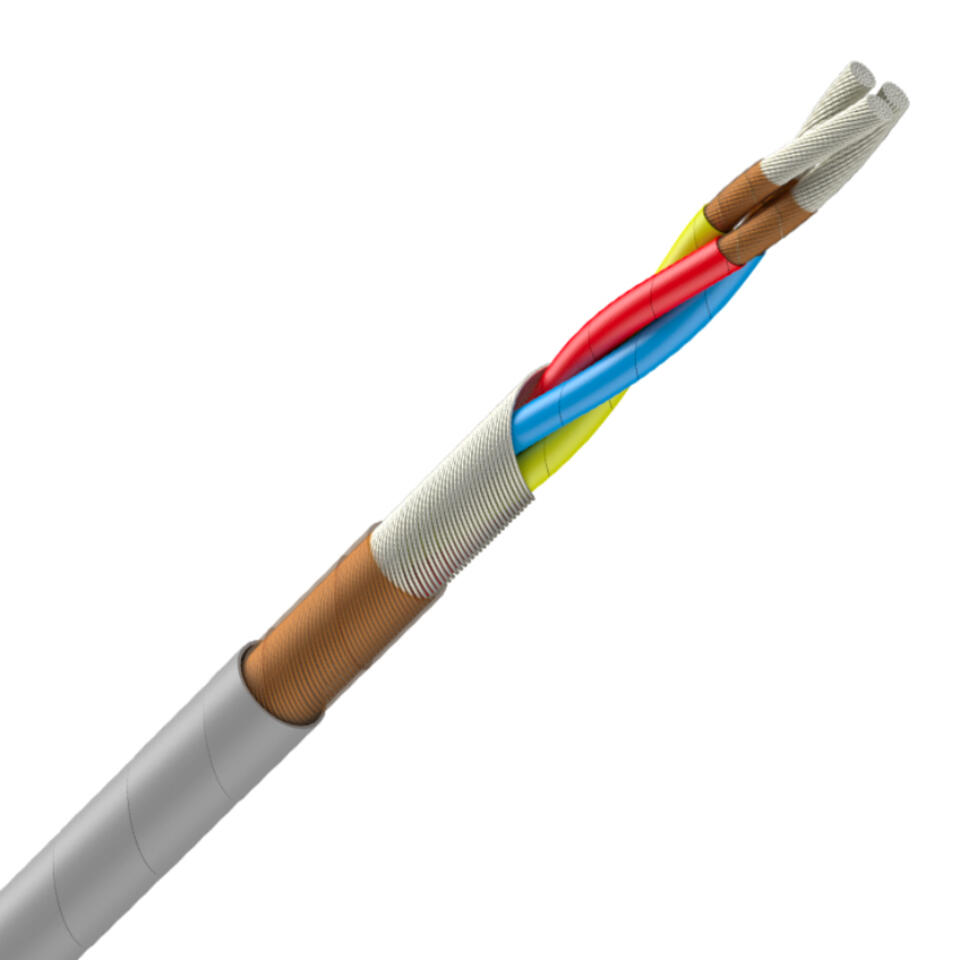

EN2714

Eigenschaften

Die Spezifikationen von EN-Drähten und -Kabeln sind unter dem Namen Airbus- und Eurocopter-Drähte und -Kabel bekannt. Sie werden in einer Vielzahl von Konstruktionen angeboten und sind schnell erkennbar, da sie alle mit dem Präfix EN beginnen. EN-Spezifikationen können auch in verschiedene Kategorien eingeteilt werden, z. B. Fang- und Zellendrähte, Koaxialkabel, Twinax-Buskabel, Quad-Ethernet-Kabel, optische Kabel, Flugtestkabel, feuerbeständige Kabel, Stromkabel, und einige werden auch als Spezialkabel eingestuft.

Technische Daten

Werkstoff der Aderisolation
Polytetrafluorethylen (PTFE)
Ader-Kennzeichnung
Farbe
Schirm
Ja
Mantelmaterial
Polytetrafluorethylen (PTFE)
Ausführung
rund
Zul. max. Leitertemperatur
260 °C
Nennspannung U
115 V
Menge Art.Nr. Bezeichnung Lager Leiternennquerschnitt Ader-Zahl Mantel-Farbe Außendurchmesser ca. AWG VE Einheit
EN2714-013A002F XMLA24-002 0.25 mm² 1 hellblau 0.56 mm 24 1 Meter
EN2714-013B002F XMLB24-003 0.25 mm² 2 hellblau 0.56 mm 24 1 Meter
EN2714-013C002F XMLC24-002 0.25 mm² 3 hellblau 0.56 mm 24 1 Meter
EN2714-013D002F XMLD24-002 0.25 mm² 4 hellblau 2.26 mm 24 1 Meter
EN2714-014E004F 20110711 0.34 mm² 1 weiss 0.66 mm 22 1 Meter
EN2714-013A004F XMLA22-002 0.34 mm² 1 weiss 0.66 mm 22 1 Meter
EN2714-013B004F XMLB22-006 0.34 mm² 2 weiss 0.66 mm 22 1 Meter
EN2714-011B004F XMH22-001 0.34 mm² 2 weiss 0.66 mm 22 1 Meter
EN2714-013C004F XMLC22-002 0.34 mm² 3 weiss 0.66 mm 22 1 Meter
EN2714-013D004F XMLD22-002 0.34 mm² 4 weiss 0.56 mm 22 1 Meter
EN2714-013A006F XMLA20-002 0.5 mm² 1 hellblau 0.8 mm 20 1 Meter
EN2714-011B006F XMH20-001 0.5 mm² 2 hellblau 0.8 mm 20 1 Meter
EN2714-013B006F XMLB20-006 0.5 mm² 2 hellblau 0.8 mm 20 1 Meter
EN2714-013C006F XMLC20-002 0.5 mm² 3 hellblau 0.8 mm 20 1 Meter
EN2714-013A010F XMLA18-002 0.75 mm² 1 weiss 1 mm 18 1 Meter
EN2714-013B010F XMLB18-002 0.75 mm² 2 weiss 1 mm 18 1 Meter
EN2714-013C010F XMLC18-003 0.75 mm² 3 weiss 1 mm 18 1 Meter
EN2714-013A012F XMLA16-003 1.5 mm² 1 hellblau 1.4 mm 16 1 Meter
EN2714-013B012F XMLB16-002 1.5 mm² 2 hellblau 1.4 mm 16 1 Meter
EN2714-013C012F XMLC16-002 1.5 mm² 3 hellblau 1.4 mm 16 1 Meter
EN2714-011C012F XUU16-001 1.5 mm² 3 hellblau 1.4 mm 16 1 Meter
EN2714-013D012F XMLD16-002 1.5 mm² 4 hellblau 1.4 mm 16 1 Meter
EN2714-013A020F XMLA14-001 2.5 mm² 1 weiss 1.8 mm 14 1 Meter
EN2714-013B020F XMLB14-001 2.5 mm² 2 weiss 1.8 mm 14 1 Meter
EN2714-013A030F XMLA12-001 4 mm² 1 weiss 2.26 mm 12 1 Meter
EN2714-013B030F XMLB12-001 4 mm² 2 weiss 2.26 mm 12 1 Meter
EN2714-013C030F XMLC12-001 4 mm² 3 weiss 1.8 mm 12 1 Meter
EN2714-013C020F MLC14 BC UV 4 mm² 3 weiss 1.8 mm 12 1 Meter
EN2714-013A051F XMLA10-001 6 mm² 1 weiss 2.76 mm 10 1 Meter
EN2714-013C051F XMLC10-001 6 mm² 3 weiss 2.76 mm 10 1 Meter
Änderungen vorbehalten
