Dual In-Line Lead Frames

Eigenschaften

Lead Frames

Innovative Lösungen und Präzisionsprodukte

Batten Allen produziert Leadframes mit mehreren Abdrücken und feiner Toleranz für den Elektronikmarkt. Die Herstellung von Mehrfachwerkzeugen mit bis zu 32 Abdrücken gibt die Möglichkeit, Teile zu einem niedrigen Stückpreis zu produzieren. Sie können diese Teile vor-, nach- oder selektiv beschichten.

Dual In-Line Lead Frames (DIL)

Diese sind auch bekannt als Dual In Line Pin oder Edge Clip Steckverbinder. Typische Anwendungen sind Widerstandsnetzwerke, Hybridschaltungen und PCB-Abschlüsse. DIL-Leadframes sind in Rastern von 1,27 mm bis 2,54 mm und in den Konturen „F“ und „G“ erhältlich; so wie im Katalog beschrieben.

- Kundenspezifische Versionen und Sonderausführungen sind möglich.
- Doppelte In-Line-Stifte
- Eine entscheidende Komponente zur Gewährleistung sicherer und zuverlässiger Verbindungen innerhalb elektronischer Schaltungen, die sich für eine Vielzahl von Anwendungen eignet.

Merkmale:
- Durchgangsloch-Montage
- Standard-Rastermasse
- Rand- oder Zentralmontage
- Abbrechbare Zugstangen oben und unten
- Mehrere Ausrichtungsoptionen verfügbar
- Mehrere Beschichtungsoptionen
- Mehrere Materialoptionen

Vorteile:
- Kostengünstige Lösung für die Verbindung von Leiterplatte zu Leiterplatte durch Bohrungen
- Hohe Zuverlässigkeit
- Bietet einen Rahmen für Leiterplattenstapel
- Maximiert den verfügbaren Platz auf der Leiterplatte
- Leichte Nacharbeit möglich
- Niedrige Einrichtungskosten

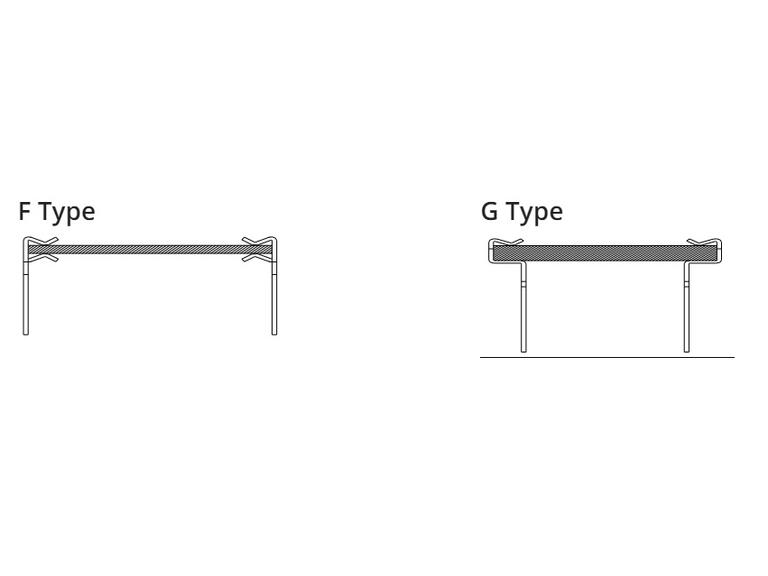

Clip-Versionen:
Typ F
G-Typ

Technische Daten

Produkttyp
Lead-Frames
Design / type
Dual In Line (DIL)
Material thickness
0.25 mm
Menge Art.Nr. Bezeichnung Lager Clip Styles Lead-Frame Series Raster Substrate Size Veredelung / Plating Strip Width Winding Styles Qty per Reel Marke VE Einheit
510.1550.142.111 Lead-Frames, DIL, Raster 2.54mm, Form F F-Type kA 2.54 mm 0.60 to 0.90mm Pre-plate hot tin dip 100% tin (1A) 18.10mm 5 (DIL) 35'000 contacts (D) TE Connectivity 35'000 Stk
519.1448.144.111 Lead-Frames, DIL, Raster 2.54mm, Form F F-Type kA 2.54 mm 0.97 to 1.20mm Post-plate electrolytic / pure Sn (4A) 18.10mm 5 (DIL) 33'000 contacts TE Connectivity 1'000 Stk
BA3502TGBZ4AF5 Lead-Frames, DIL, Raster 2.54mm F-Type BA3500 2.54 mm 1.00 to 1.08mm Post-plate electrolytic / pure Sn (4A) 18.10mm 5 (DIL) 50'000 contacts (F) Batten Allen 50'000 Stk
BA3500TEBZ4AF5 Lead-Frames, DIL, Raster 2.54mm F-Type BA3500 2.54 mm 0.62 to 0.70mm Post-plate electrolytic / pure Sn (4A) 18.10mm 5 (DIL) 50'000 contacts (F) Batten Allen 50'000 Stk
BA3501TFBZ4AF5 Lead-Frames, DIL, Raster 2.54mm F-Type BA3500 2.54 mm 0.79 to 0.87mm Post-plate electrolytic / pure Sn (4A) 18.10mm 5 (DIL) 50'000 contacts (F) Batten Allen 50'000 Stk
BA3510TEBZ1AF5 Lead-Frames, DIL, Raster 2.54mm F-Type BA3510 2.54 mm 0.62 to 0.70mm Pre-plate hot tin dip 100% tin (1A) 18.10mm 5 (DIL) 50'000 contacts (F) Batten Allen 50'000 Stk
BA3513THBZ4AF5 Lead-Frames, DIL, Raster 2.54mm F-Type BA3510 2.54 mm 1.25 to 1.32mm Post-plate electrolytic / pure Sn (4A) 18.10mm 5 (DIL) 50'000 contacts (F) Batten Allen 50'000 Stk
BA3510TEBZ4AF5 Lead-Frames, DIL, Raster 2.54mm F-Type BA3510 2.54 mm 0.62 to 0.70mm Post-plate electrolytic / pure Sn (4A) 18.10mm 5 (DIL) 50'000 contacts (F) Batten Allen 50'000 Stk
BA3540TGBZ4AF5 Lead-Frames, DIL, Raster 2.54mm F-Type BA3540 2.54 mm 0.62 to 0.70mm Post-plate electrolytic / pure Sn (4A) 18.10mm 5 (DIL) 50'000 contacts (F) Batten Allen 50'000 Stk
BA3700TMBZ4AF5 Lead-Frames, DIL, Raster 2.54mm F-Type BA3700 2.54 mm 0.58 to 0.74mm Post-plate electrolytic / pure Sn (4A) 22.86mm 5 (DIL) 50'000 contacts (F) Batten Allen 50'000 Stk
BA3702TOBZ4AF5 Lead-Frames, DIL, Raster 2.54mm F-Type BA3700 2.54 mm 2.21 to 2.34mm Post-plate electrolytic / pure Sn (4A) 22.86mm 5 (DIL) 50'000 contacts (F) Batten Allen 50'000 Stk
BA3760TUBZ4AF5 Lead-Frames, DIL, Raster 2.54mm F-Type BA3760 2.54 mm 1.52 to 1.65mm Post-plate electrolytic / pure Sn (4A) 22.86mm 5 (DIL) 50'000 contacts (F) Batten Allen 50'000 Stk
BA6601TXBZ4AG5 Lead-Frames, DIL, Raster 1.27mm F-Type BA6600 1.27 mm 0.77 to 0.85mm Post-plate electrolytic / pure Sn (4A) 18.10mm 5 (DIL) 80'000 contacts (G) Batten Allen 80'000 Stk
BA6600TFBZ4AG5 Lead-Frames, DIL, Raster 1.27mm F-Type BA6600 1.27 mm 0.62 to 0.68mm Post-plate electrolytic / pure Sn (4A) 18.10mm 5 (DIL) 80'000 contacts (G) Batten Allen 80'000 Stk
BA6602TYBZ4AG7 Lead-Frames, DIL, Raster 1.27mm F-Type BA6600 1.27 mm 1.00 to 1.08mm Post-plate electrolytic / pure Sn (4A) 18.10mm 7 (DIL) 80'000 contacts (G) Batten Allen 80'000 Stk
519.1025.142.111 Lead-Frames, DIL, Raster 2.54mm, Form G G-Type kA 2.54 mm 0.60 to 0.80mm Pre-plate hot tin dip 100% tin (1A) 18.10mm 5 (DIL) 33'000 contacts TE Connectivity 33'000 Stk
BA3015TZBC4AE5 Lead-Frames, DIL, Raster 2.54mm G-Type BA3015 2.54 mm 0.62 to 0.70mm Post-plate electrolytic / pure Sn (4A) 21.70mm 5 (DIL) 40'000 contacts (E) Batten Allen 40'000 Stk
BA3316UEBZ4AE5 Lead-Frames, DIL, Raster 2.54mm G-Type BA3315 2.54 mm 1.00 to 1.08mm Post-plate electrolytic / pure Sn (4A) 18.10mm 5 (DIL) 40'000 contacts (E) Batten Allen 40'000 Stk
BA3315TYBZ4AE5 Lead-Frames, DIL, Raster 2.54mm G-Type BA3315 2.54 mm 0.62 to 0.70mm Post-plate electrolytic / pure Sn (4A) 18.10mm 5 (DIL) 40'000 contacts (E) Batten Allen 40'000 Stk
BA6300TZBZ4AG5 Lead-Frames, DIL, Raster 1.27mm G-Type BA6300 1.27 mm 0.62 to 0.70mm Post-plate electrolytic / pure Sn (4A) 18.60mm 5 (DIL) 80'000 contacts (G) Batten Allen 80'000 Stk
BA6301TZBZ4AG5 Lead-Frames, DIL, Raster 1.27mm G-Type BA6300 1.27 mm 1.00 to 1.08mm Post-plate electrolytic / pure Sn (4A) 18.60mm 5 (DIL) 80'000 contacts (G) Batten Allen 80'000 Stk
Änderungen vorbehalten
