WDT UP 14 BA

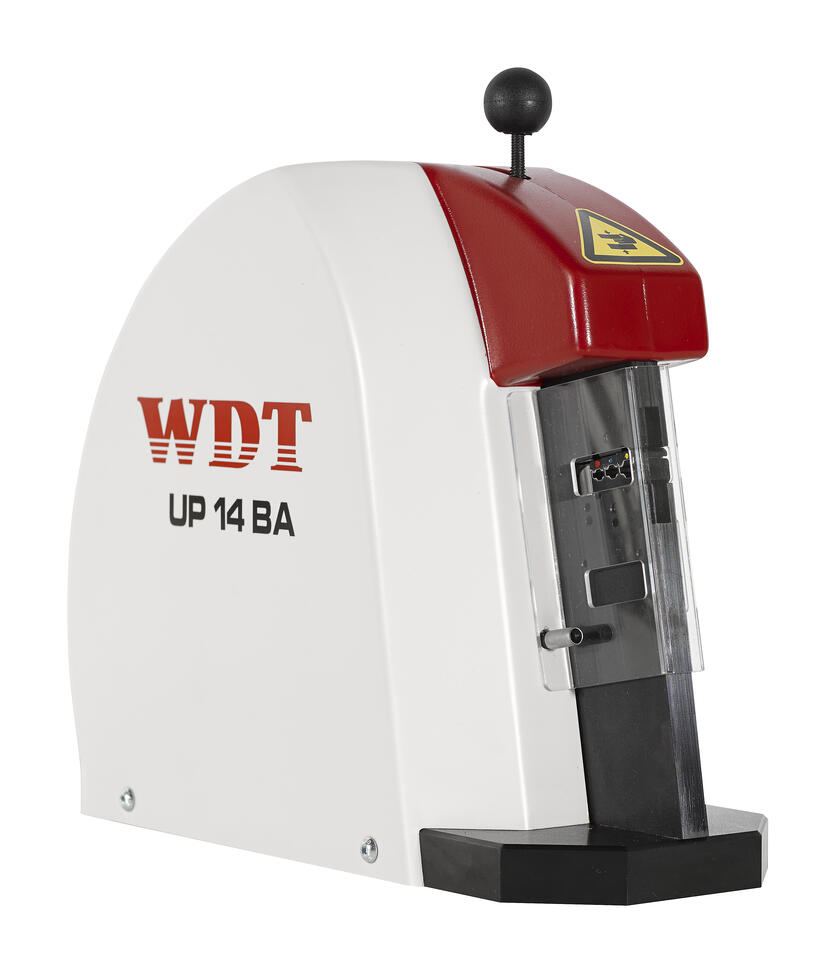

WDT Pneumatische scherenbewegte Parallel Crimpmaschine UP 14 BA - 0481-08000
Eigenschaften
Die scherenbewegte pneumatische Crimpmaschine UP 14, sowie die Sonderversionen UP14 BA (Handhebel) und UP 14 Z (inkl. Zwangsablaufsteuerung) sind auf Grund des äußerst guten Preis-Leistungsverhältnisses das ideale Einstiegsmodell zur maschinellen Verarbeitung loser Kontakte. Mit einer Crimpkraft von ca. 1,4 to sind die ergonomischen Maschinen in der Lage die meisten kleineren elektrischen Kontakte (Aderendhülsen bis 50mm²) mühelos zu verarbeiten:- Isolierte Presskabelschuhe 0,25 - 6 mm2
- Nicht isolierte Rohr- und Quetschkabelschuhe 0,5 - 16 mm2
- Isolierte und nicht isolierte Aderendhülsen 0,14 - 50 mm2
- Gedrehte Kontakte 0,14 - 16 mm2
- Nicht isolierte Faston Flachstecker 0,14 - 6 mm2
- Nicht isolierte Rohrkabelschuhe und Stoßverbinder 1,0 - 6,0 mm2
- Kundenspezifische AnwendungenDie Maschinen sind entwickelt für kleine und mittlere Losgrößen ("Low Volume - High Mix") und bieten durch die große Auswahl an Wechselgesenken, sowie schneller und einfacher Umrüstung auf neue Anwendungen, eine Vielzahl von Verarbeitungsmöglichkeiten. Selbst kundenspezifische Lösungen für spezielle elektrische Kontakte sind nach Absprache kein Problem.Die Sonderversion UP 14 BA verfügt über einen Handhebel für das Öffnen und Schließen des Crimpeinsatzes zur exakten Platzierung des Kontaktes, die UP 14 Z über eine Zwangsablaufsteuerung zur zusätzlichen Sicherung der Prozessqualität.Wie alle WEZAG/WDT Produkte besticht die UP 14 Serie durch Ihre hohe Qualität, Prozesssicherheit und vor allem außergewöhnliche Flexibilität.Die pneumatischen Maschinen der UP 14-Serie entsprechen der EG-Richtlinie 2011/65/EU (RoHS 2) und sind CE-konform.Für verschiedenste Standard-, sowie Sonderanwendungen sind alle WEZAG Gesenke einsetzbar.Grundausrüstung:
- Pneumatisches Sicherheits-Fußpedal
- Anschlussschläuche
- Eingriffschutz
- mit Kontakthaltevorrichtung / HandhebelTechnische Daten:
- Crimpkraft: 14 kN
- Betriebsdruck: 6 bar/87 psi
- Abmessungen: 300x125x260 mm
- Gewicht: 13 kg
Technische Daten
- Geeignet für
- verschiedene Anwendungen
- Pressform
- universal (Wechseleinsätze)
- Querschnitt
- 0.14 - 50 mm²
- Ausführung/Betätigung
- pneumatisch
- Einsätze auswechselbar
- Ja
- Anzahl der mitgelieferten Einsätze
- 0
- Presskraft
- 14 kN
- Gewicht
- 13000 g
- Marke
- Wezag GmbH
