Ventilblöcke und -baugruppen (AirBoard / FluidBoard)
Eigenschaften
Ventilbaugruppen
Effiziente Baugruppen für Druck- und Vakuumanwendungen
Kundenspezifische Ventilblöcke und Baugruppen auch für komplexe Aufgaben
Um einfache wie auch umfangreiche Aufgaben zu lösen, entwickelt und produziert Kendrion effiziente und perfekt auf die Kundenanforderungen abgestimmte Ventilbaugruppen für Druck und Vakuumanwendungen. Je nach Komplexität und geforderten Funktionsumfang einer Baugruppe kann Kendrion auf klassische Anschlussplatten-, AirBoard®- bzw. FluidBoard® Technologie zurückgreifen.

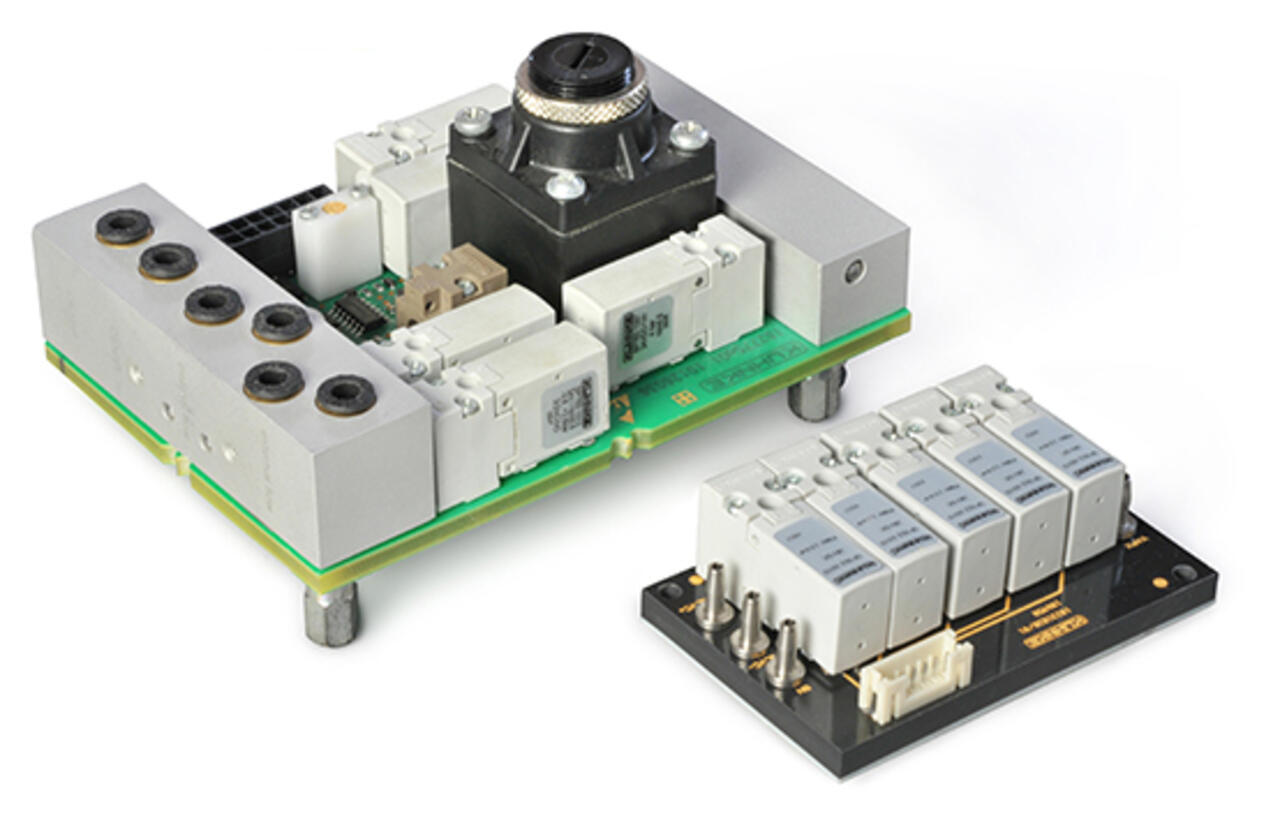

Mit dem Kuhnke AirBoard®, einer mediendurchströmten Leiterplatte, bietet KENDRION zusätzlich eine einzigartige innovative und flexible Lösung für das Zusammenspiel von Elektronik und Pneumatik bzw. Fluidtechnik.
Eine Kanalplatte mit eingelassenen Fluidkanälen, gedeckelt von zwei nahezu beliebig bestückbaren Leiterplatten, führt das Medium von den Eingängen der Baugruppen hin zu den Ausgängen. Magnetventile werden elektrisch und pneumatisch mit der Leiterplatte verbunden und schalten oder sperren an Ort und Stelle das Medium. Eine aufwendige Verkabelung oder Verschlauchung entfällt.
Auf dem Weg können mittels integrierbarer Druckregler spezifische Drücke eingestellt, mit Proportionalventilen Durchflüsse geregelt oder mit Hilfe von SMD-Sensoren Druck und Durchfluss ermittelt werden. Die AirBoard® Technologie lässt (fast) jeder Idee Platz.
Das FluidBoard® setzt bei denselben Vorteilen an und stellt damit ein weiteres flexibles und hochintegrierbares Anschlussplattensystem dar, das als kostengünstige Anschlussplatte entweder für die reine Verknüpfung mehrerer Ventile und Anschlüsse oder ebenfalls für die Verbindung von Ventiltechnik und Elektronik genutzt werden kann.
Das FluidBoard® besteht aus mindestens zwei Kunststoffplatten, die mittels Laserschweisstechnik verbunden werden. Ähnlich wie beim Kuhnke AirBoard® lassen sich beliebige Kanalgeometrien abbilden.
Im Gegensatz zum AirBoard® bietet das FluidBoard® eine höhere Flexibilität hinsichtlich der Steuerung oder Dosierung diffiziler oder aggressiver Medien, da aus einer Vielzahl von Kunststoffen ausgewählt werden kann, je nach Anforderung an die chemische Beständigkeit. Gleichzeitig sind beim FluidBoard aufgrund der Laser geschweissten Verbindungstechnik deutlich höhere Drücke realisierbar.
In Anwendungsbereichen wie der Point-of-Care Diagnostik oder der Laboranalytik sind neben der Steuerung verschiedener Medien häufig auch rein mechanische Aufgaben wie z. B. Verriegelungen umzusetzen auf möglichst kleinem Bauraum. Im Ergebnis entstehen mit AirBoard® oder FluidBoard® softwaregesteuerte mechatronische Multiaktuatoren, die Einsparpotentiale in den verschiedensten Anwendungen aufdecken können.
Vorteile im Überblick:
Kosteneffiziente Lösungen
Kompaktes Design
Kundenspezifische Anpassungen
Integration von Elektronik
Hohe Funktionalitäten
Plug-and-Play-Installation
