79.026

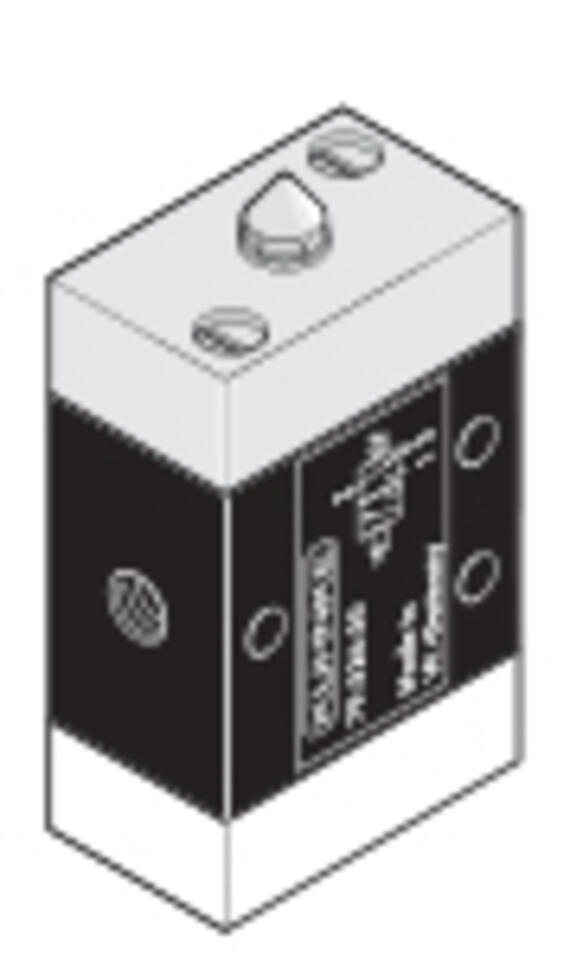

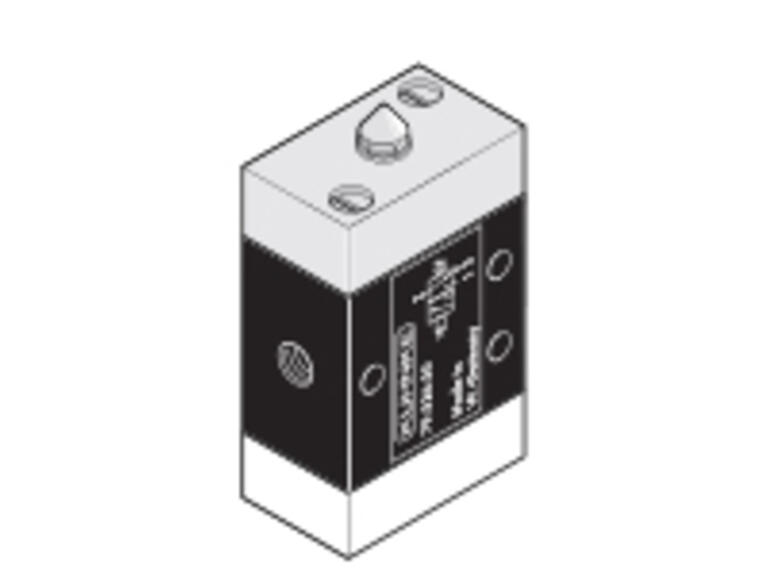

Pneumatisch betätigtes Ventil Typ 79 - 2-10bar, NW2, 3/2-Wege

Eigenschaften

Pneumatisch betätigte Ventile Typ 79 - NW 2

3/2-Wege Stahlschieber-Ventile

Funktion: Dem Anschluss 1 wird innerhalb der Ventile über eine kalibrierte Blende ein Luftstrom entnommen, der in Nullstellung über eine Düse ins Freie entweicht. Bei Betätigung dieser Ventile wird die Düse verschlossen, so dass sich innerhalb der Ventile ein Druck aufbaut, der diese umschaltet.

Technische Daten:

Druckbereich: 2 - 10 bar
Schaltzeit bei 6 bar: Betätigungszeit abhängig vom Volumen der Schlauchleitung
Luftverbrauch bei 6 bar: ca. 2 Nl/min (0 °C, 1013 mbar)
Betätigung: über Düse mit Schlauchleitung (79.025) oder über Düse (79.026)
Rückstellung: Feder

Technische Daten

Produkttyp

Stahlschieber-Ventil

Betätigungsart

pneumatisch betätigt

Druckbereich

2 - 10 bar

Ventilfunktion

3/2-Wege

Nennweite

2.00 mm

Medium

Gefilterte (5 µm), geölte oder ungeölte Luft

pneumatische Anschlussart

M5

Umgebungstemperatur

-10°C bis +70°C

Marke

BSG Solutions / The Shift
