Miniaturdrehantriebe
Eigenschaften
Drehantriebe
- Miniaturdrehantriebe, Einfachwirkend, rechts- oder linksdrehend, Ø 50 mm
- Miniaturdrehantriebe, Doppeltwirkend, Ø 35 mm, Ø 50 mm
Einfachwirkende Ausführung:

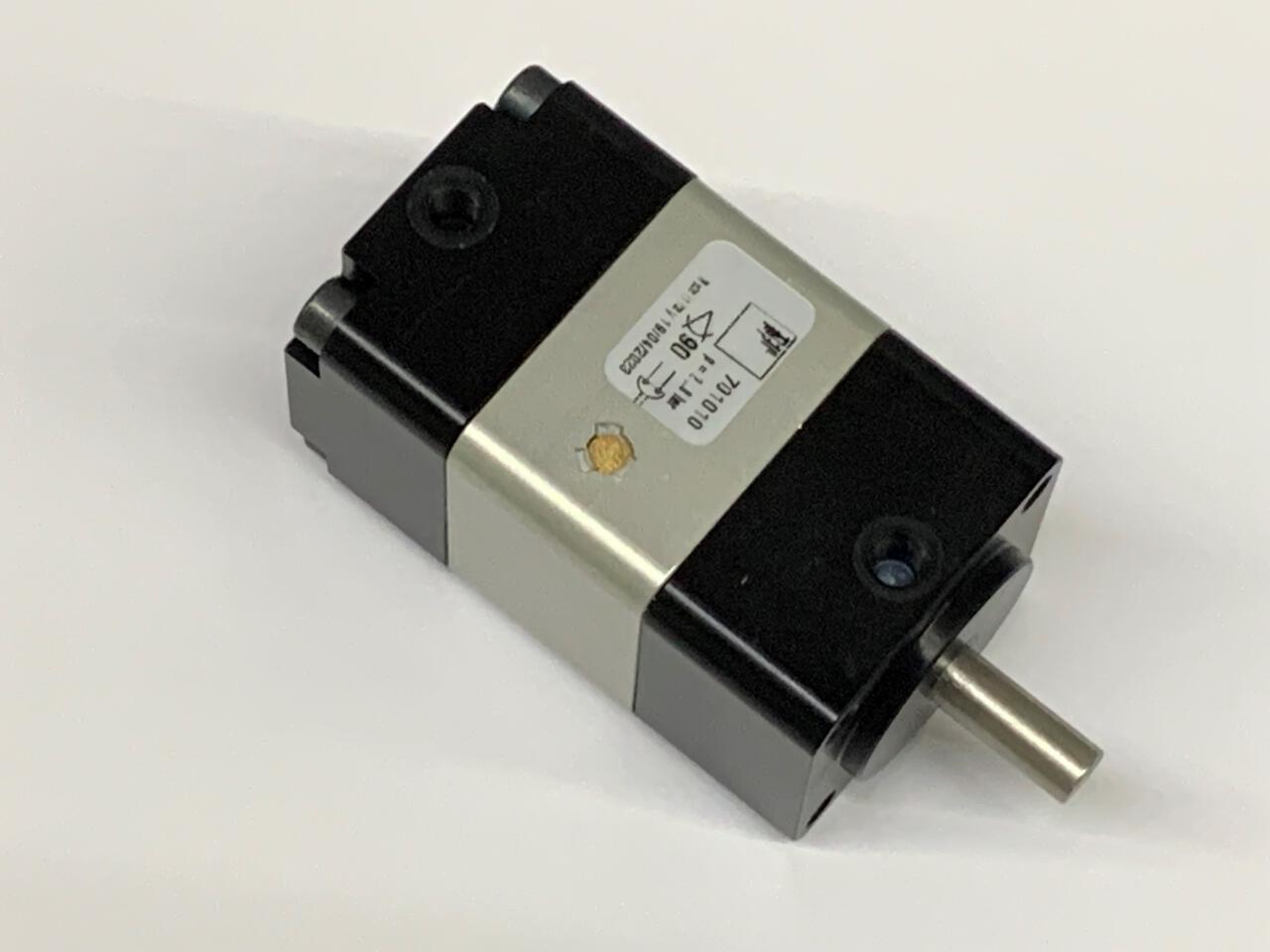

Der Miniatur-Drehantrieb ist ein einseitig pneumatisch betriebener Drehantrieb mit Federrückstellung. Die Linearbewegung eines Kolbens setzt über eine schiefe Ebene die Antriebswelle in begrenzte Rotationsbewegung.
Technische Daten:
Druckbereich: 2 - 8 bar
Umgebungstemperatur: -10 °C…+70 °C*
Werkstoffe:
Gehäuse: Al-Legierung, eloxiert
Zylinderdeckel: Al-Legierung, eloxiert
Antriebswelle: CrNi-Stahl, korrosionsbeständig
Dichtungen: Perbunan, ölbeständig
Schmiermittel: Shell Tellus Öl C10 oder gleichwertig
Medium: Druckluft, gewartet*
Hubbegrenzung: möglichst extern (optimale Lebensdauer)
Rückstellmoment (Md): ca. 0,165 Nm
Hubvolumen: ~ 7 cm3
Schwenkwinkel: 90° + 10°
Der Schwenkwinkel kann, durch Anbringen eines externen Anschlages, begrenzt werden. Hierbei ist jedoch zu beachten, dass der Schwenkwinkel nur im Vorlauf der Antriebswelle begrenzt werden darf, d. h. die Ausgangsposition muss urch die Rückstellfeder bei Entlüftung des Rotors wieder ganz erreicht werden.
Doppeltwirkende Ausführung:
Ø 35 mm, Ø 50 mm
Die Linearbewegung zweier Kolben setzt über schiefe Ebenen die Antriebswelle in begrenzte Rotationsbewegung.
Technische Daten:
Druckbereich: 2 - 8 bar
Umgebungstemperatur: -10 °C…+70 °C*
Werkstoffe:
Gehäuse: Al-Legierung, eloxiert
Zylinderdeckel: Al-Legierung, eloxiert
Antriebswelle: CrNi-Stahl, korrosionsbeständig
Dichtungen: Perbunan, ölbeständig
Schmiermittel: Shell Tellus Öl C10 oder gleichwertig
Medium: Druckluft, gewartet*
Hubbegrenzung: möglichst extern (optimale Lebensdauer)
Hubvolumen: 35 mm…7 cm3 50 mm…22 cm3 (für ein Schaltspiel = Vor- u. Rücklauf)
Schwenkwinkel: 90° + 5°
Der Schwenkwinkel kann, durch Anbringen eines externen Anschlages, begrenzt werden.
Technische Daten
- Produkttyp
- Drehantrieb - Miniaturdrehantrieb
- Marke
- BSG Solutions / The Shift
